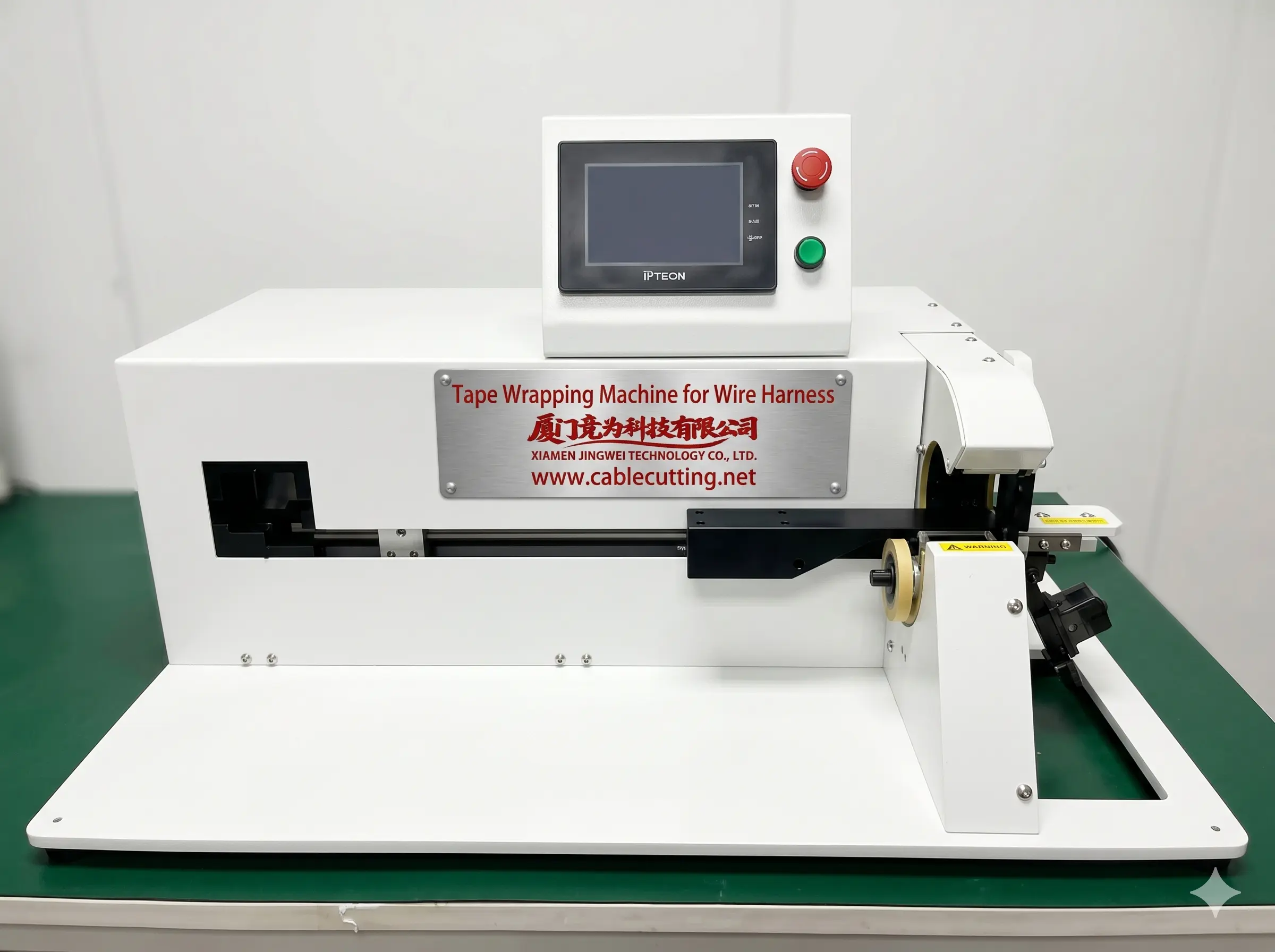

Το WPM-302 είναι ηλεκτρική αυτόματη μηχανή περιτύλιξης ταινίας για δέσμες από 0.1 mm έως 40 mm, με ταινία πλάτους 2 mm έως 40 mm. Περιτυλίσσει μήκος 500 mm ως στάνταρ, και το μήκος αυτό μπορεί να κατασκευαστεί κατά παραγγελία.
Η κεφαλή λειτουργεί με 800 mm το δευτερόλεπτο, ώστε ένα τμήμα 500 mm καλύπτεται σε ένα γρήγορο πέρασμα. Επειδή η κίνηση είναι ηλεκτρική, η τάση και το βήμα της ταινίας δεν αλλάζουν με την πίεση αέρα του εργαστηρίου, και το τύλιγμα μένει στο προγραμματισμένο μήκος από το πρώτο τεμάχιο έως το τελευταίο.
Βρίσκεται ανάμεσα στα WPM-301 (83) και WPM-303 (84): χωρίς περιέλιξη πηνίου και χωρίς προγραμματισμό πολλαπλών τμημάτων, αλλά με την υψηλότερη σταθερή ταχύτητα περιτύλιξης της ομάδας στα 800 mm το δευτερόλεπτο και ελάχιστο σύρμα 0.1 mm. Το WPM-2-40 (85) είναι ημιαυτόματο και το WPM-303 (84) προσθέτει λειτουργίες οθόνης αφής με απεριόριστο μήκος.
Βασικά χαρακτηριστικά
1. Ηλεκτρική κίνηση, χωρίς ανάγκη παροχής αέρα
2. Ταχύτητα περιτύλιξης 800 mm το δευτερόλεπτο
3. Πλάτος ταινίας 2-40 mm
4. Διάμετρος σύρματος 0.1-40 mm
5. Σταθερό μήκος περιτύλιξης 500 mm, προσαρμόσιμο
6. AC 220 V/110 V 50/60 Hz· 45 kg, 730 x 420 x 360 mm
Τεχνικές προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|
| Μοντέλο | WPM-302 |
|---|
| Τύπος | Αυτόματη ηλεκτρική περιτύλιξη ταινίας |
|---|
| Πλάτος ταινίας | 2-40 mm |
|---|
| Διάμετρος σύρματος | 0.1-40 mm |
|---|
| Μήκος περιτύλιξης | 500 mm (προσαρμόσιμο) |
|---|
| Ταχύτητα περιτύλιξης | 800 mm/δευτερόλεπτο |
|---|
| Ισχύς κινητήρα | AC 220 V/110 V 50/60 Hz |
|---|
| Καθαρό βάρος | 45 kg |
|---|
| Διαστάσεις | 730 x 420 x 360 mm |
|---|
Εφαρμογές
— Παραγωγή δεσμών μεγάλου όγκου - περιτύλιξη τυπικών τμημάτων 500 mm σε σταθερό κύκλο
— Υποσυναρμολόγηση αυτοκινήτου - ταινία σε τμήματα δέσμης κινητήρα και καμπίνας πριν από τη διέλευση
— Συναρμολόγηση καλωδίων - σημειακή περιτύλιξη πολύκλωνου καλωδίου στα σημεία διακλάδωσης
— Αγωγοί συσκευών - περιτύλιξη καλωδίου ρεύματος και εσωτερικών δεσμών αγωγών
— Καλώδιο δικτύου και patch - ταινία στα άκρα καλωδίου πριν από την επικάλυψη του συνδέσμου
