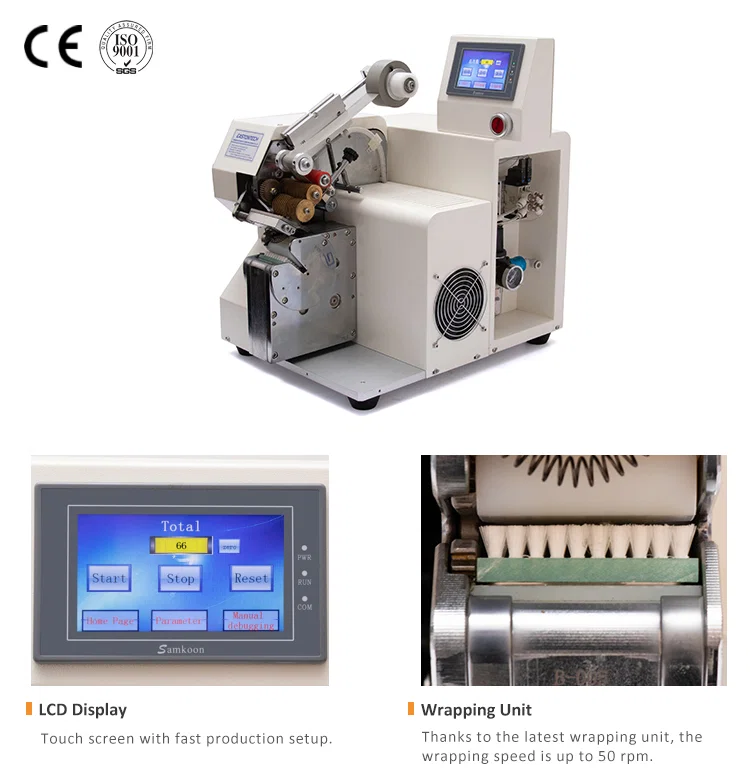

Το WPM-2-40 είναι ημιαυτόματο μηχάνημα ταινίας για δέσμες από 1.5 mm έως 10 mm. Ο χειριστής τοποθετεί τη δέσμη με το χέρι και η πνευματική κεφαλή εφαρμόζει ταινία PVC, υφασμάτινη ή οξικής κυτταρίνης πλάτους 15 mm έως 50 mm χωρίς τσακίσεις.
Η ημιαυτόματη λειτουργία ταιριάζει σε μικρές παρτίδες και μικτές παραγγελίες. Η διαδρομή της ταινίας, η σύσφιξη και η κοπή ελέγχονται από το μηχάνημα, ώστε η τάση και το πλάτος του τυλίγματος να μένουν ομοιόμορφα, ενώ ο χειριστής αποφασίζει πού αρχίζει κάθε τύλιγμα. Έτσι εξαλείφεται η χαλαρή ή στριμμένη ταινία που αφήνει το χειροκίνητο τύλιγμα σε δέσμες 1.5-10 mm, και ο κύκλος περιορίζεται από τον χειρισμό και όχι από την κεφαλή.
Είναι το μόνο ημιαυτόματο μοντέλο εδώ και το μόνο που καθορίζει PVC, υφασμάτινη και οξική ταινία ως τύπους ταινίας. Το εύρος ταινίας 15-50 mm είναι το ευρύτερο της ομάδας και το εύρος καλωδίου 1.5-10 mm το στενότερο, αφού τα αυτόματα μοντέλα 83, 84 και 159 καλύπτουν μεγαλύτερους αγωγούς.
Βασικά χαρακτηριστικά
1. Ημιαυτόματη πνευματική κεφαλή με δέσμη που τροφοδοτεί ο χειριστής
2. Πλάτος ταινίας 15-50 mm για ταινία PVC, υφασμάτινη και οξική
3. Τύλιγμα χωρίς τσακίσεις σε καλώδιο 1.5-10 mm
4. Πίεση αέρα 3-5 P με κύκλωμα ελέγχου 24 V DC / 68 V DC
5. Τροφοδοσία 220 V ή 110 V στα 50/60 Hz
6. Ασφάλεια 250 V/10 A· 54 kg, 52 x 34 x 51 cm
Τεχνικές προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|
| Μοντέλο | WPM-2-40 |
|---|
| Λειτουργία | Ημιαυτόματο |
|---|
| Διάμετρος καλωδίου | 1.5-10 mm |
|---|
| Πλάτος ταινίας | 15-50 mm |
|---|
| Τύπος ταινίας | Ταινία PVC / υφασμάτινη / οξική |
|---|
| Πίεση αέρα | 3-5 P |
|---|
| Τροφοδοσία | 220 V / 110 V, 50/60 Hz |
|---|
| Τάση ελέγχου | 24 V DC, 68 V DC |
|---|
| Ασφάλεια | 250 V / 10 A |
|---|
| Καθαρό βάρος | 54 kg |
|---|
| Διαστάσεις | 52 x 34 x 51 cm |
|---|
Εφαρμογές
— Συναρμολόγηση δεσμών μετά το πρέσαρισμα - τύλιγμα άκρων ακροδεκτών και ενώσεων σε καλώδιο 1.5-10 mm
— Κατασκευή πινάκων ελέγχου - τύλιγμα κοντών γεφυρωμάτων και τμημάτων δεσμών πίνακα
— Aftermarket και επισκευή αυτοκινήτων - επανατύλιγμα καλωδίων σε μικρές παρτίδες
— Service και ανακαίνιση συσκευών - επανατύλιγμα φθαρμένων δεσμών αγωγών
— Εργαστήρια κατά παραγγελία δεσμών - μικτοί χαμηλοί όγκοι όπου ο χειριστής ορίζει κάθε θέση τυλίγματος
