Το ZCUT-80 κόβει φιλμ ευαίσθητο στην πίεση και μη κολλητικό φιλμ από 8 mm έως 80 mm πλάτος σε καθορισμένο μήκος, που εισάγεται σε πάνελ τεσσάρων πλήκτρων και εμφανίζεται στην οθόνη LED. Είναι κατασκευασμένο για προστατευτικό φιλμ PET και PE, φύλλο χαλκού και διπλής όψης ταινία σε πάγκο συσκευασίας ή παραγωγής.
Το φαρδύ προστατευτικό φιλμ είναι δύσκολο να τραβηχτεί ίσια με το χέρι: ο ρόλος παρεκκλίνει, η γραμμή κοπής φεύγει από την ορθή γωνία και το φιλμ χωρίς υπόστρωμα δεν δίνει άκρη για αναφορά. Το ZCUT-80 οδηγεί τον ιστό ανάμεσα σε έναν κάτω κύλινδρο τροφοδοσίας και έναν άνω κύλινδρο πίεσης, ώστε φιλμ 80 mm να κρατιέται επίπεδο σε όλο του το πλάτος. Φωτοηλεκτρικός διακόπτης διαβάζει τη γραμμή κόλλας και σταματά την τροφοδοσία στο ίδιο σημείο σε κάθε κύκλο, και αυτό κάνει επαναλήψιμο το διαφανές φιλμ και το φιλμ χωρίς υπόστρωμα.
Το ZCUT-200 χρησιμοποιεί το ίδιο περίβλημα ανοξείδωτου χάλυβα και βηματική κίνηση με άνοιγμα 200 mm για φιλμ πλήρους πλάτους πάνελ, ενώ το ZCUT-9 εστιάζει στο εύρος μήκους, 5-999 mm με έξι αποθηκευμένες ρυθμίσεις και δύο ρόλους ταυτόχρονα. Το ZCUT-80 βρίσκεται ανάμεσά τους στα 8-80 mm με έναν ρόλο και ψηφιακή ένδειξη μήκους, για φιλμ πολύ φαρδύ για συσκευή ταινίας 25 mm και πολύ στενό για να δικαιολογεί τη μονάδα των 200 mm.
Βασικά χαρακτηριστικά
1. Πλάτος κοπής 8-80 mm καλύπτει ρόλους προστατευτικού φιλμ 80 mm, στενό φύλλο χαλκού και ταινία 8 mm στην ίδια τροχιά τροφοδοσίας.
2. Βηματικός κινητήρας προωθεί τον κύλινδρο τροφοδοσίας κατά το προγραμματισμένο μήκος, ώστε η θέση κοπής να ορίζεται από τον αριθμό βημάτων και όχι από μηχανικό στοπ.
3. Ο φωτοηλεκτρικός αισθητήρας κόλλας ανιχνεύει την άκρη της κόλλας και σταματά την τροφοδοσία στο ίδιο σημείο σε κάθε κύκλο, ώστε διαφανές φιλμ PET/PE και φιλμ χωρίς υπόστρωμα να λειτουργούν χωρίς χειριστή να προσέχει την κοπή.

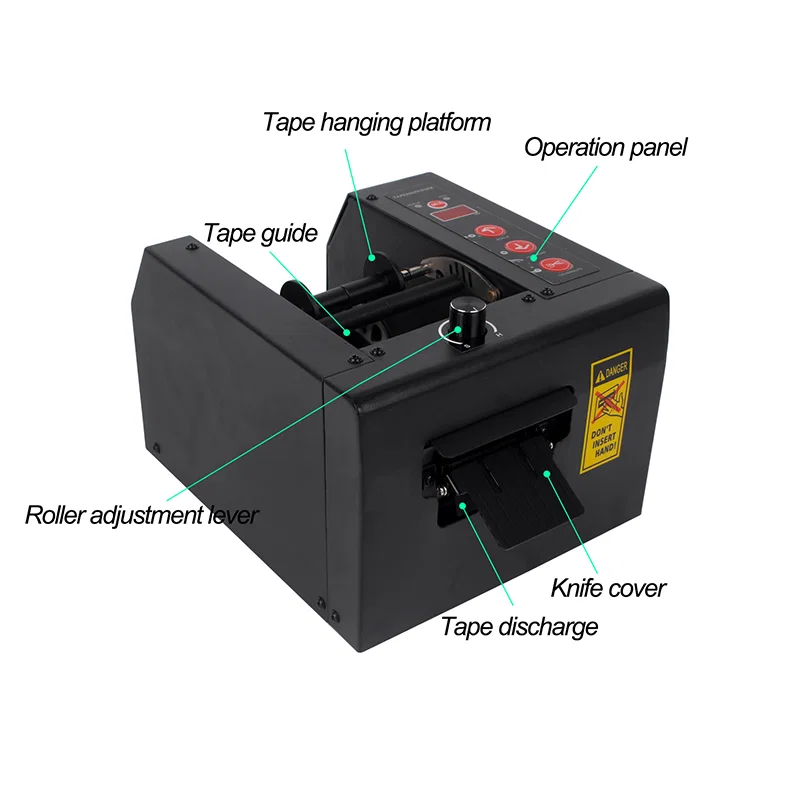

4. Η ψηφιακή οθόνη LED και τέσσερα πλήκτρα μεμβράνης ρυθμίζουν το μήκος και ξεκινούν τον κύκλο, με την τιμή αναγνώσιμη από την πλευρά του χειριστή στον πάγκο.
5. Κάτω κύλινδρος κίνησης και άνω κύλινδρος πίεσης κρατούν τον ιστό επίπεδο σε όλο το πλάτος των 80 mm και διατηρούν την κοπή κάθετη στην άκρη.
6. Περίβλημα ανοξείδωτου χάλυβα με σταθερό προφυλακτήρα πάνω από τη λεπίδα και την τροχιά τροφοδοσίας, και η μπροστινή έξοδος παραδίδει τη λωρίδα μακριά από τους κυλίνδρους.
Τεχνικές προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|
| Μοντέλο | ZCUT-80 |
|---|
| Τύπος μηχανήματος | Αυτόματο κόπτης φαρδιού φιλμ ταινίας |
|---|
| Πλάτος κοπής | 8-80 mm |
|---|
| Οθόνη | Ψηφιακή λυχνία LED |
|---|
| Τρόπος λειτουργίας | Αυτόματη ρύθμιση μήκους και κοπή |
|---|
| Συμβατότητα υλικών | Μη κολλητική και κολλητική ταινία |
|---|
| Ανίχνευση | Φωτοηλεκτρικός διακόπτης για κόλλα |
|---|
| Κινητήρας | Βηματικός κινητήρας |
|---|
| Κατασκευή | Περίβλημα ανοξείδωτου χάλυβα |
|---|
| Κύλινδροι τροφοδοσίας | 2: κάτω κύλινδρος κίνησης και άνω κύλινδρος πίεσης |
|---|
Εφαρμογές
— Κατασκευή λαμαρίνας και ακρυλικού: φιλμ PET κομμένο στο μήκος για κάλυψη πάνελ πριν από κάμψη και διάτρηση.
— Συναρμολόγηση πακέτων μπαταρίας: λωρίδες φαρδιού φιλμ PE και μόνωσης κομμένες στο πλάτος για περιτύλιγμα στοιχείων και μόνωση πακέτου.

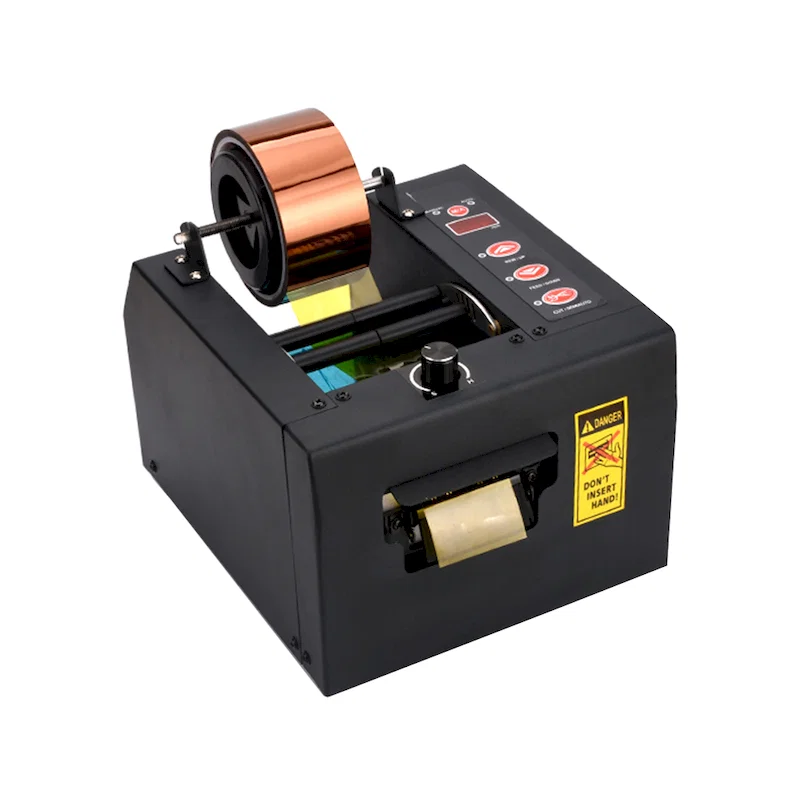

— Ηλεκτρονικά και θωράκιση EMI: λωρίδες φύλλου χαλκού και αλουμινίου για θωράκιση, γείωση και τύλιγμα μετασχηματιστή.
— Συγκόλληση πινακίδων και παρεμβυσμάτων: διπλής όψης ταινία κομμένη σε επαναλήψιμα μήκη για πινακίδες, παρεμβύσματα και παράθυρα φακών.
— Γραμμές συσκευασίας: λωρίδες φαρδιού διαφανούς φιλμ για δεματοποίηση και εξωτερικό περιτύλιγμα χαρτοκιβωτίων.
