Κάθετη Πνευματική Μηχανή Απογύμνωσης Καλωδίων WPM-3F

📅 2026-01-25 👁️ 1,863
  • Αρ. Μοντέλου: WPM-3F

  • Προδιαγραφές

    Τροφοδοσία: AC110 / 220V
    Πίεση αέρα: 5-7kgs
    Μήκος απογύμνωσης σύρματος: 20mm
    Διάσταση: 260×150×270mm
    Βάρος: 14kg
  • Ζητήστε προσφορά

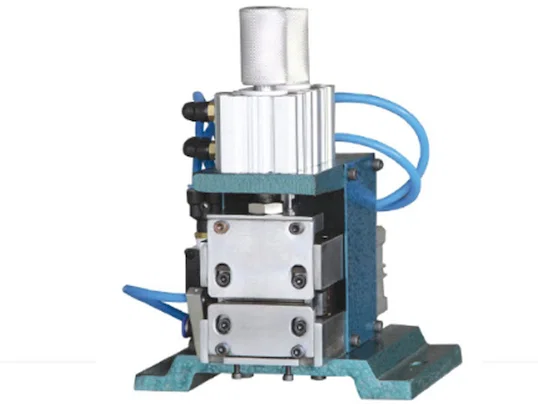

Το WPM-3F είναι πνευματική κάθετη μηχανή απογύμνωσης καλωδίων, κατασκευασμένη για εργασία πάγκου σε εργαστήρια δεσμών καλωδίων. Ένας μόνο πνευματικός κύλινδρος στο επάνω μέρος οδηγεί το μπλοκ λεπίδων ευθεία προς τα κάτω πάνω στο καλώδιο, και το μήκος απογύμνωσης ρυθμίζεται έως 20 mm. Η μονάδα λειτουργεί με AC 110 V ή 220 V με 5-7 kg πεπιεσμένου αέρα και καταλαμβάνει αποτύπωμα 260 x 150 x 270 mm με βάρος 14 kg.

Σε σύγκριση με τη χειροκίνητη απογύμνωση, η κάθετη διαδρομή κρατά τη λεπίδα κάθετη στον άξονα του καλωδίου, ώστε ο δακτύλιος κοπής να κλείνει ομοιόμορφα γύρω από τη μόνωση και η λεπίδα να φτάνει δυσκολότερα στις ίνες του αγωγού. Σε σύγκριση με οριζόντιες μηχανές πάγκου, το καλώδιο τροφοδοτείται από μπροστά και η λεπίδα κινείται προς τα κάτω και όχι εγκάρσια στο καλώδιο, κάτι που κρατά τη γραμμή κοπής ορατή και εμποδίζει τα κοντά άκρα να λυγίσουν μακριά από την ακμή της λεπίδας.

Μέσα στην κάθετη σειρά WPM, το 3F είναι η έκδοση μικρής διαδρομής με μήκος απογύμνωσης 20 mm. Το WPM-4F διατηρεί την ίδια πνευματική αρχή αλλά επεκτείνει το μήκος έλξης στα 30 mm σε μεγαλύτερο πλαίσιο 280 x 200 x 320 mm για βαρύτερα άκρα καλωδίων. Το WPM-3F+T προσθέτει κεφαλή συστροφής για απογυμνωμένα και συστραμμένα άκρα, και το WPM-3FA αντικαθιστά τον πνευματικό κύλινδρο με ηλεκτρικό κύκλωμα θέρμανσης 200 W για εργασία AWG 18-32.

Βασικά χαρακτηριστικά

1. Κάθετη πνευματική ενεργοποίηση: ένας κύλινδρος στο επάνω μέρος κινεί το μπλοκ λεπίδων ευθεία προς τα κάτω, χωρίς κινητήρα ή κιβώτιο ταχυτήτων στη διαδρομή κοπής

2. Μέγιστο μήκος απογύμνωσης 20 mm, ρυθμιζόμενο μηχανικά στο μπλοκ λεπίδων πριν από την παραγωγή

3. Είσοδος διπλής τάσης, AC 110 V ή 220 V, ώστε ένας κωδικός να καλύπτει και τα δύο πρότυπα τροφοδοσίας

4. Χυτή βάση 260 x 150 x 270 mm, με οπές για στερέωση στον πάγκο, συνολικό βάρος 14 kg

5. Η λεπίδα και οι πλάκες σύσφιξης είναι προσβάσιμες από την πλευρά του χειριστή μέσω μπροστινών βιδών για αντικατάσταση λεπίδας

6. Στεγανό πνευματικό κύκλωμα με ταχυσυνδέσμους και εύκαμπτο σωλήνα πολυουρεθάνης, κατάλληλο για πίεση τροφοδοσίας 5-7 kg

Τεχνικές προδιαγραφές

ΠαράμετροςΠροδιαγραφή
ΜοντέλοWPM-3F
ΤύποςΠνευματική κάθετη μηχανή απογύμνωσης καλωδίων
ΤροφοδοσίαAC 110 V / 220 V
Πίεση αέρα5-7 kg
Μήκος απογύμνωσης20 mm
Διαστάσεις260 x 150 x 270 mm
Βάρος14 kg

Η σειρά μοντέλων με μια ματιά

Η σειρά WPM-3F μοιράζεται μία κάθετη πλατφόρμα απογύμνωσης. Τα απλά μοντέλα μόνο απογυμνώνουν, η έκδοση H προσθέτει θερμαινόμενη λεπίδα, και οι εκδόσεις T απογυμνώνουν και συστρέφουν πολύκλωνα καλώδια σε ένα πέρασμα. Συγκρίνετε την παραγωγικότητα και το αποτύπωμα παρακάτω.

ΠαράμετροςWPM-3FWPM-4FWPM-3F+HWPM-3F+TWPM-4F+T
ΛειτουργίαΜόνο απογύμνωσηΘερμαινόμενη λεπίδαΑπογύμνωση και συστροφή
Διατομή καλωδίου (AWG)AWG 18–32AWG 18–32AWG 18–32
Μήκος απογύμνωσης20 mm30 mm20 mm20 mm30 mm
Πίεση αέρα5–7 kg5–8 kg5–7 kg5–7 kg5–8 kg
Διαστάσεις (Μ×Π×Υ)260×150×270 mm320×190×320 mm260×150×270 mm260×150×270 mm320×190×320 mm
Καθαρό βάρος14 kg18 kg14 kg14 kg18 kg
ΣυσκευασίαΞύλινη θήκη, τυπική συσκευασία εξαγωγής

Εφαρμογές

— Συναρμολόγηση δεσμών πινάκων και συσκευών: καλώδιο σύνδεσης PVC απογυμνωμένο στην ουρά πριν από το πρεσάρισμα ακροδέκτη

— Προσυναρμολόγηση αυτοκινητιστικών δεσμών: μεμονωμένοι αγωγοί κομμένοι στο μήκος και απογυμνωμένοι σε σταθερή ουρά για εισαγωγή σε συνδετήρα

— Σύμβαση κατασκευής ηλεκτρονικών: καλώδιο εξοπλισμού και εσωτερικά καλώδια βραχυκυκλωτήρων απογυμνωμένα σε μικρές σειρές

— Συνεργεία συντήρησης εγκαταστάσεων: φθαρμένη μόνωση κομμένη πίσω σε καλωδίωση μηχανημάτων πριν από νέα τερματική σύνδεση

— Κυψέλες συναρμολόγησης καλωδίων όπου ο χώρος πάγκου είναι περιορισμένος και η μηχανή πρέπει να μετακινείται μεταξύ σταθμών

WPM-3F pneumatic wire stripping machine with double-acting cylinders and foot switch close-upsMulti-core cable ends beside single conductors stripped to expose copper strandsWPM-3F pneumatic wire stripping machine description page with blade and air valve photos
