Κάθετη πνευματική μηχανή απογύμνωσης καλωδίων AWG 18-32 JW-ST04

📅 2026-01-25 👁️ 2,671
  • Αρ. Μοντέλου: JW-ST04

  • Προδιαγραφές

    Τύπος: Κάθετη Πνευματική Μηχανή Απογύμνωσης
    Εύρος Καλωδίων: AWG#18-32#
    Τύπος Ελέγχου: Πνευματικός
    Σχεδιασμός: Βελτιωμένος αεροσκάφους με διπλούς κυλίνδρους
    Λίπανση: Αυτόματη με κυλίνδρους λαδιού/αερίου
    Χαρακτηριστικό: Χωρίς θραύση ελατηρίου, μοναδικό συρόμενο κάθισμα
    Εφαρμογές: Καλώδια AC/DC, τροφοδοσίας, θήκης, υπολογιστή, ηλεκτρονικά
  • Ζητήστε προσφορά

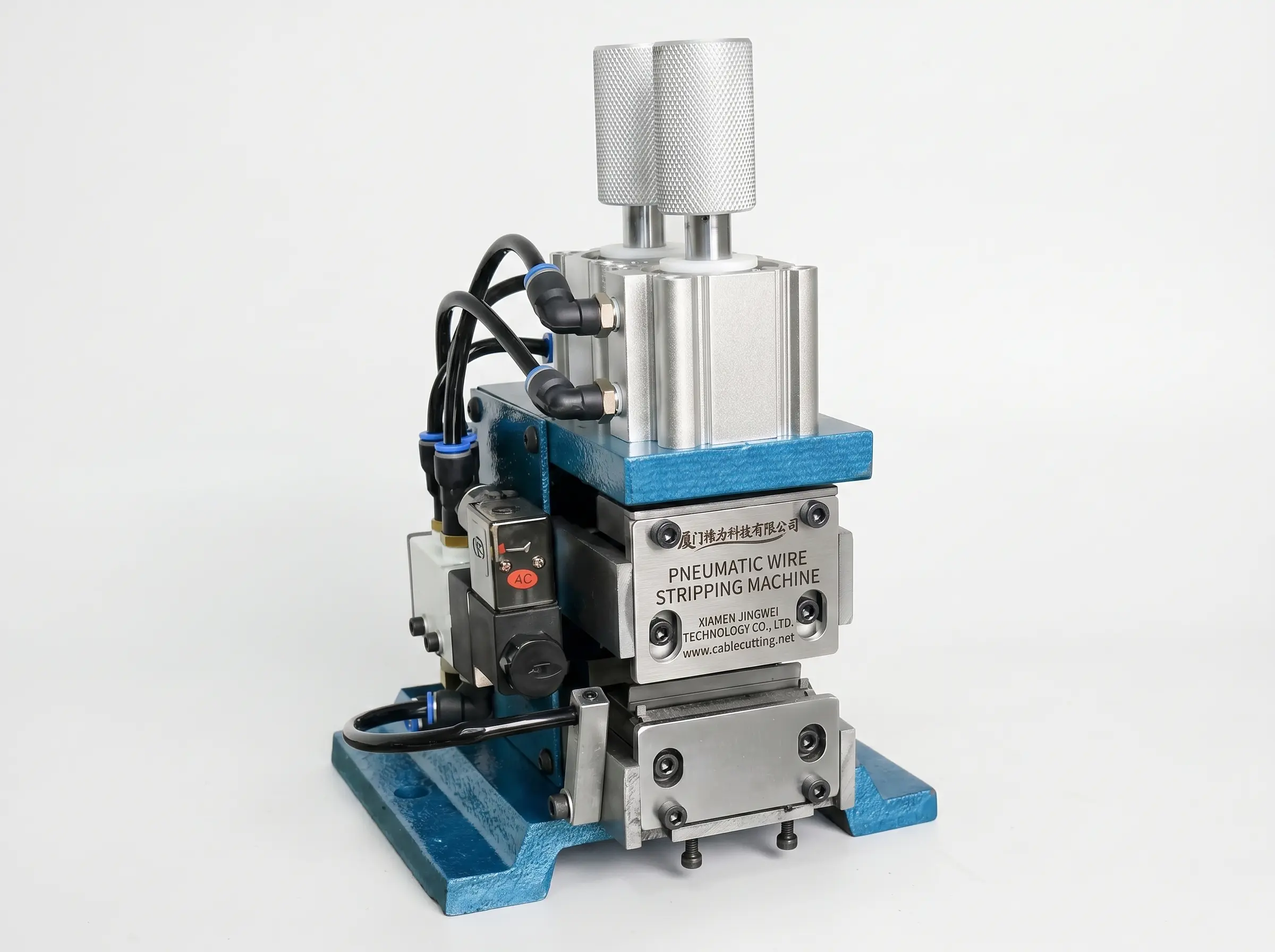

Το JW-ST04 είναι κατακόρυφη πνευματική μηχανή απογύμνωσης για αγωγούς AWG 18-32, χτισμένη σε χυτή βάση με την κεφαλή λεπίδων τοποθετημένη πάνω από τη θέση εργασίας. Ο έλεγχος είναι εξ ολοκλήρου πνευματικός, και η κεφαλή λειτουργεί με διάταξη διπλού κινούμενου κυλίνδρου αντί για έναν μόνο ενεργοποιητή. Η μηχανή προορίζεται για αγωγούς AC/DC, καλώδια ρεύματος, καλώδιο με περίβλημα, καλώδιο υπολογιστή, ηλεκτρονικό σύρμα, πολυπύρηνο καλώδιο και επίπεδη γραμμή.

Οι μηχανικές διαφορές φαίνονται στη διάρκεια ζωής και όχι στην ίδια την κοπή. Δύο κινούμενοι κύλινδροι μοιράζονται το φορτίο της διαδρομής, η έδρα ολίσθησης είναι σχεδιασμένη για σταθερή παλινδρομική κίνηση, και η επιστροφή είναι διατεταγμένη ώστε να μην υπάρχει ελατήριο που να κουράζεται και να σπάει, που είναι η συνήθης βλάβη σε ελαφριές κατακόρυφες μηχανές μετά από μακρές παραγωγές. Η λίπανση γίνεται με αυτοτροφοδοσία λαδιού-αέρα, ώστε ο αεραγωγός να τροφοδοτεί τα κινούμενα μέρη χωρίς ξεχωριστή ρουτίνα λίπανσης.

Σε σχέση με το WPM-3F, που είναι μηχανή 20 mm με έναν κύλινδρο, το JW-ST04 είναι η βαρύτερης κατασκευής κατακόρυφη μονάδα αυτής της ομάδας: διπλοί κύλινδροι, αυτολιπαινόμενο κύκλωμα αέρα και εύρος AWG 18-32. Το WPM-4F επεκτείνει το μήκος απογύμνωσης στα 30 mm, τα WPM-3F+T και WPM-4F+T προσθέτουν συστροφή, και το WPM-3FA αντικαθιστά την πνευματική κεφαλή με ηλεκτρική θέρμανση 200 W.

Βασικά χαρακτηριστικά

1. Σύστημα διπλού κινούμενου κυλίνδρου που μοιράζει τη διαδρομή απογύμνωσης σε δύο ενεργοποιητές

2. Λίπανση με αυτοτροφοδοσία λαδιού-αέρα, με τον λιπαντήρα ενσωματωμένο στο κύκλωμα αέρα του πλαισίου

3. Διάταξη επιστροφής χωρίς ελατήριο, εξαλείφοντας τη θραύση ελατηρίου που σταματά τις ελαφριές κατακόρυφες μηχανές

4. Παλινδρομική έδρα ολίσθησης κατεργασμένη για σταθερή, επαναλήψιμη διαδρομή λεπίδων

5. Εύρος σύρματος AWG 18-32 υπό πνευματικό έλεγχο, χωρίς ηλεκτρικό ενεργοποιητή στην κεφαλή

6. Βελτιωμένος σχεδιασμός πλαισίου αεροπορικού τύπου σε χυτή διατομή, με το μπλοκ λεπίδων βιδωμένο σε άκαμπτη κολόνα

Τεχνικές προδιαγραφές

ΠαράμετροςΠροδιαγραφή
ΜοντέλοJW-ST04
ΤύποςΚατακόρυφη πνευματική μηχανή απογύμνωσης σύρματος
Εύρος διαμέτρου σύρματοςAWG #18-32
Τύπος λειτουργίαςΠνευματικός έλεγχος
Σύστημα κυλίνδρουΔύο κινούμενοι κύλινδροι
ΛίπανσηΑυτοτροφοδοσία λαδιού-αέρα
ΣχεδίασηΒελτιωμένος αεροπορικός σχεδιασμός
Σύστημα ελατηρίουΧωρίς θραύση ελατηρίου
Έδρα ολίσθησηςΣταθερή παλινδρομική
Κατάλληλα σύρματαAC/DC, καλώδιο ρεύματος, καλώδιο με περίβλημα, καλώδιο υπολογιστή, ηλεκτρονικό σύρμα, πολυπύρηνο σύρμα, καλώδιο, επίπεδη γραμμή

Εφαρμογές

— Παραγωγή καλωδίων ρεύματος και αγωγών AC/DC: άκρα απογυμνωμένα πριν τη χύτευση φις ή το πρεσάρισμα ακροδέκτη

— Συναρμολόγηση καλωδίων υπολογιστή και ηλεκτρονικών: λεπτοί αγωγοί AWG 18-32 απογυμνωμένοι σε συνεχείς σειρές

— Προετοιμασία καλωδίου με περίβλημα και πολυπύρηνου: άκρα εξωτερικού περιβλήματος ανοιγμένα για πρόσβαση στους εσωτερικούς πυρήνες

— Επεξεργασία επίπεδης γραμμής και παράλληλου καλωδίου: άκρα απογυμνωμένα για τερματισμό σε συνδέσμους και IDC

— Κυψέλες δεσμών μεγάλου όγκου όπου μια μηχανή με επιστροφή ελατηρίου θα χρειαζόταν συχνή ανακατασκευή

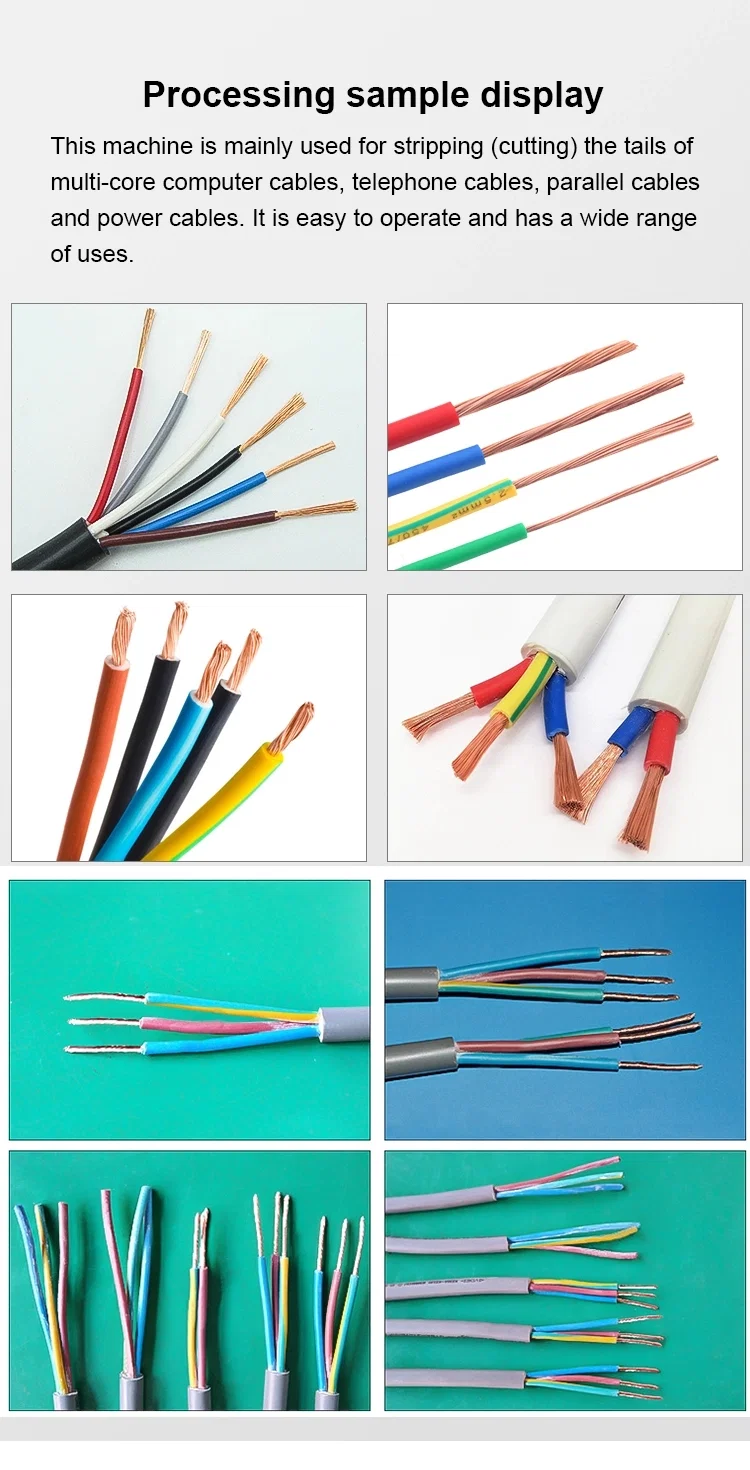

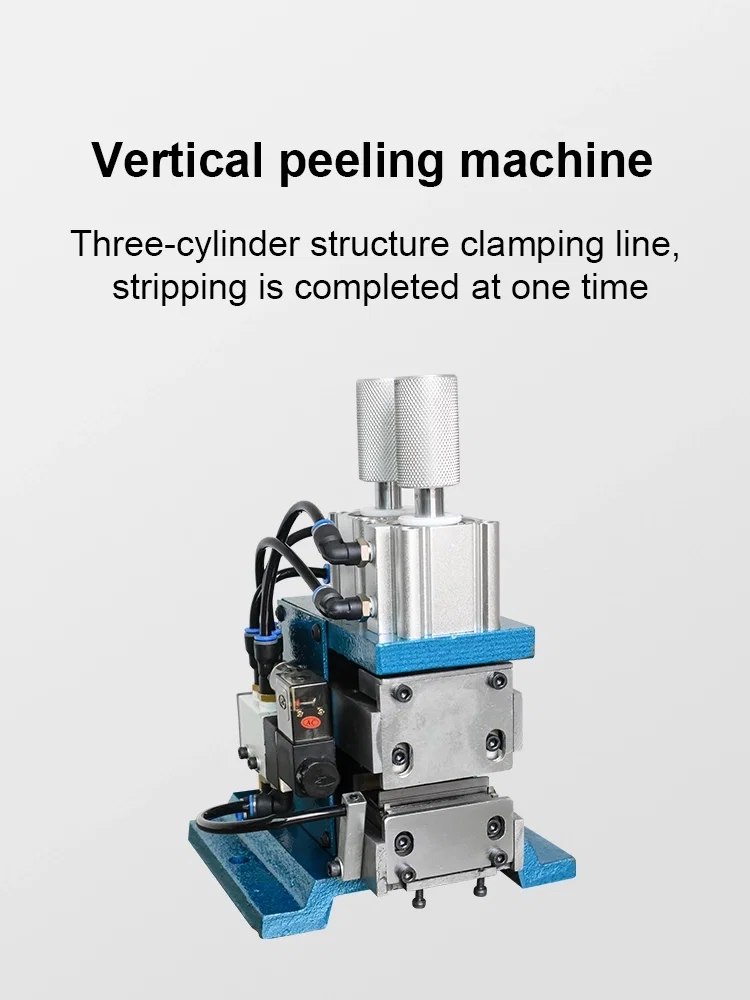

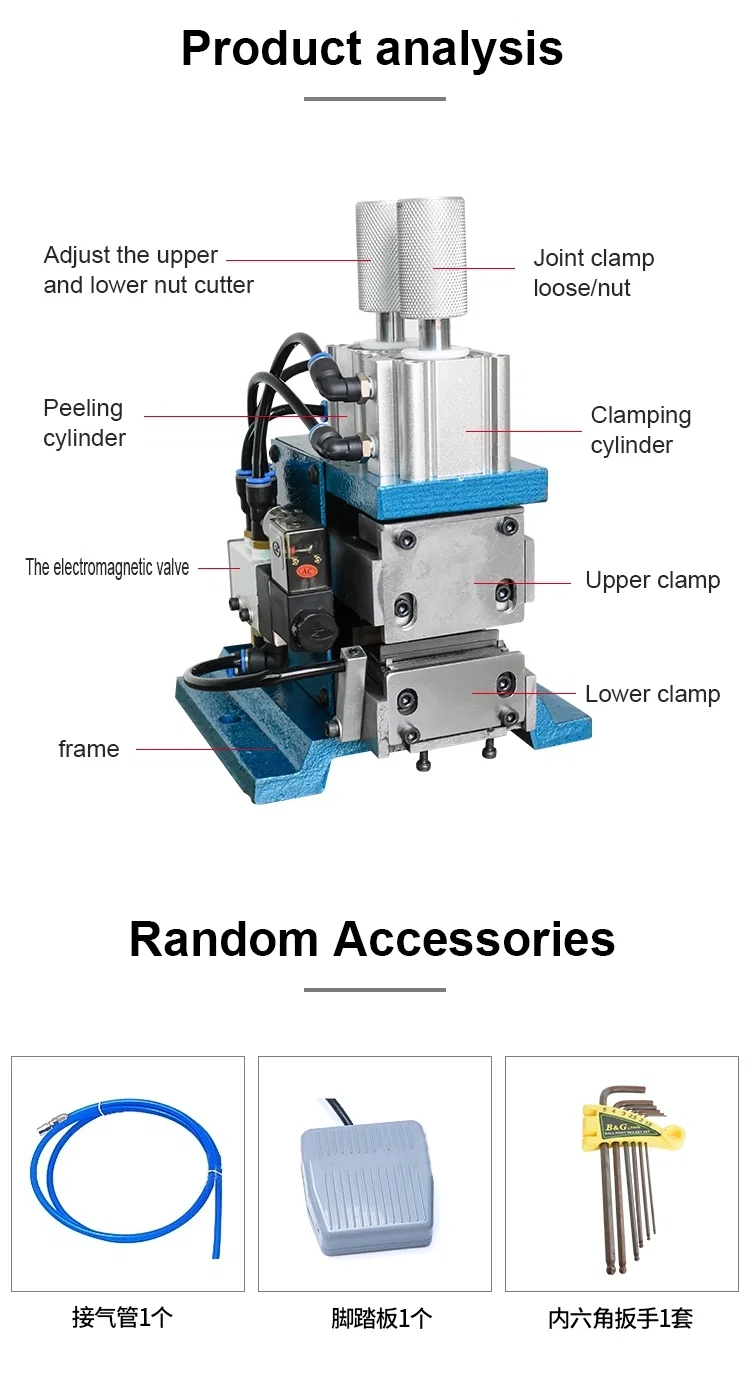

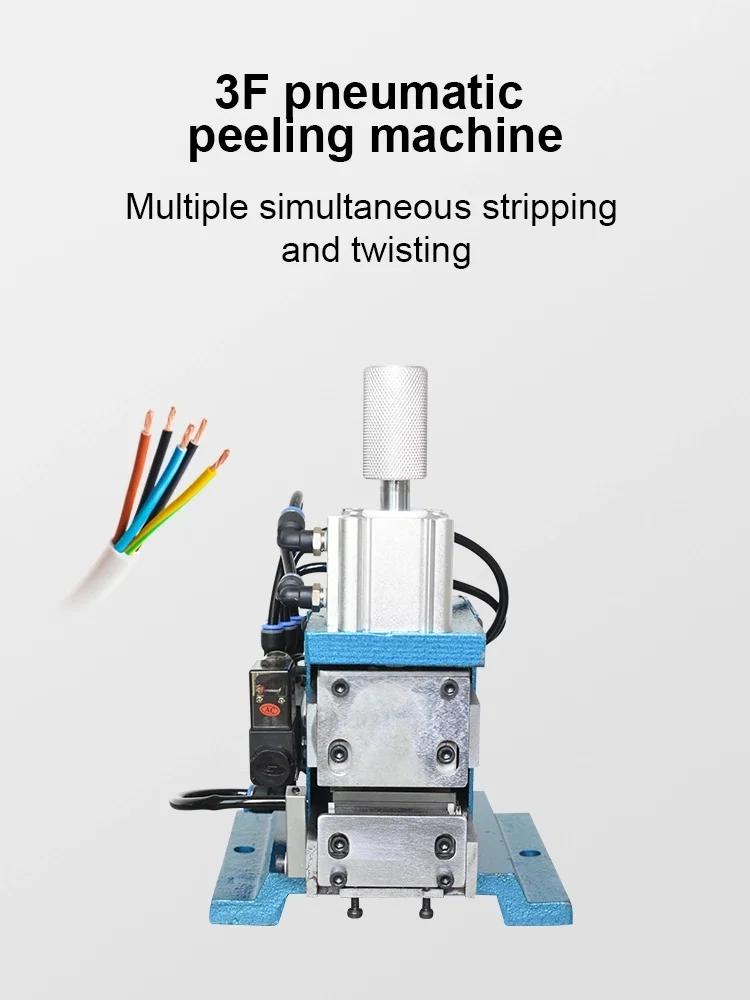

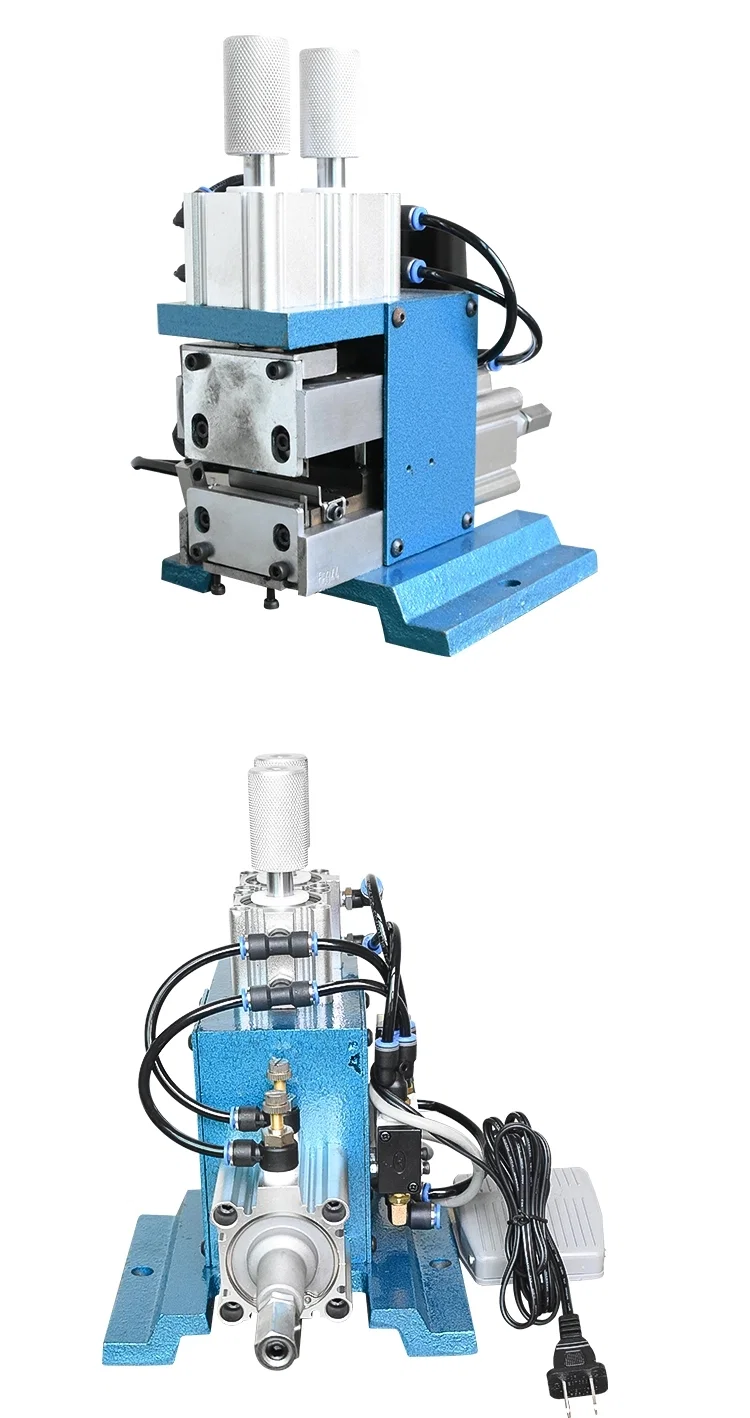

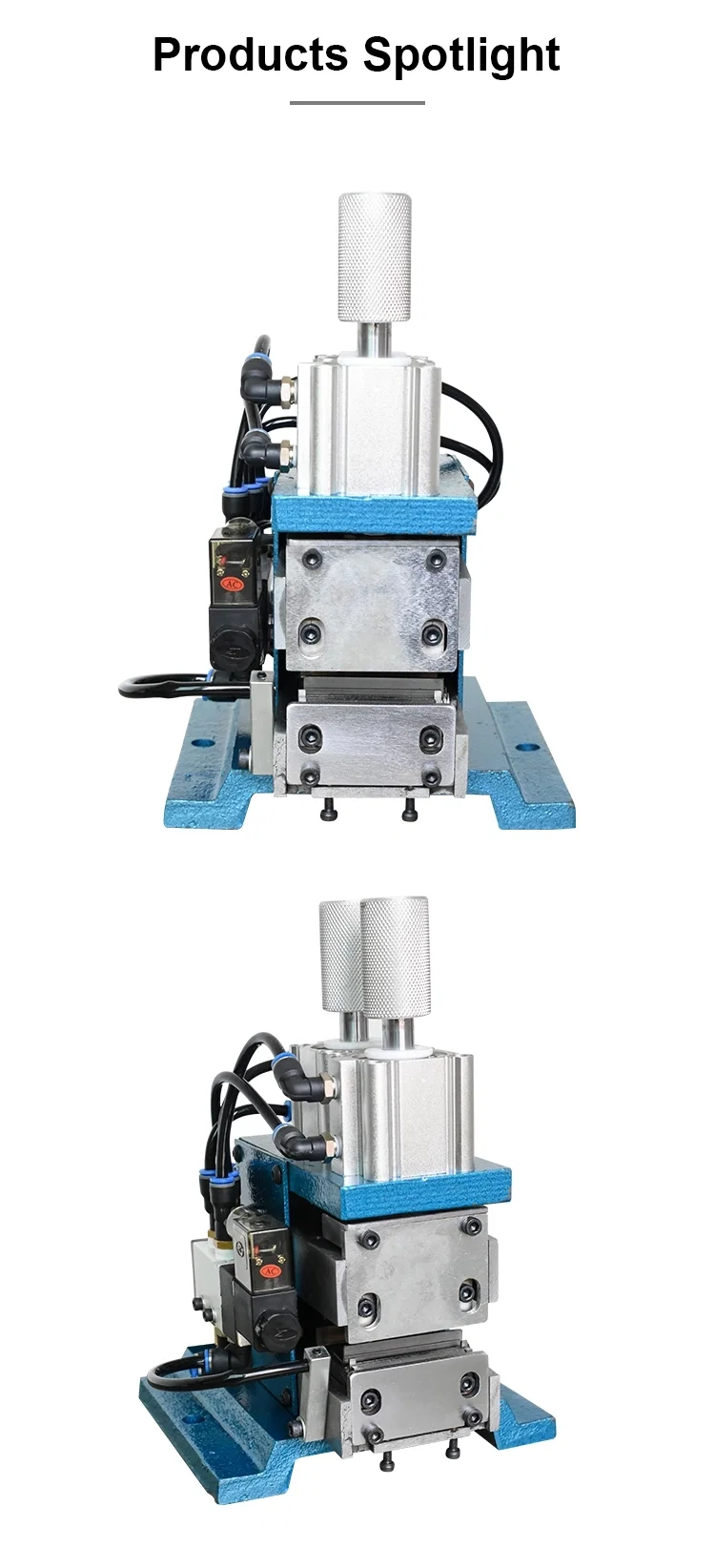

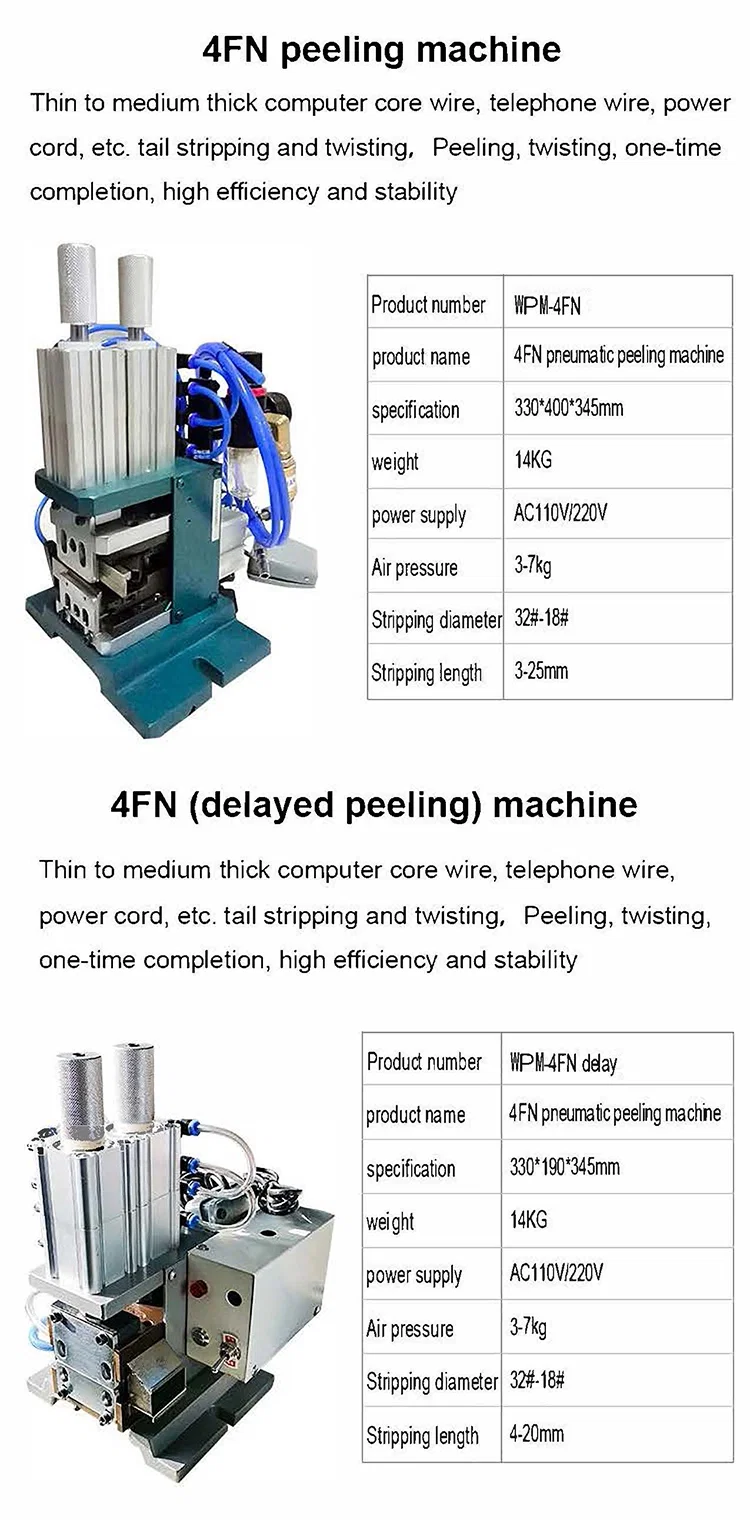

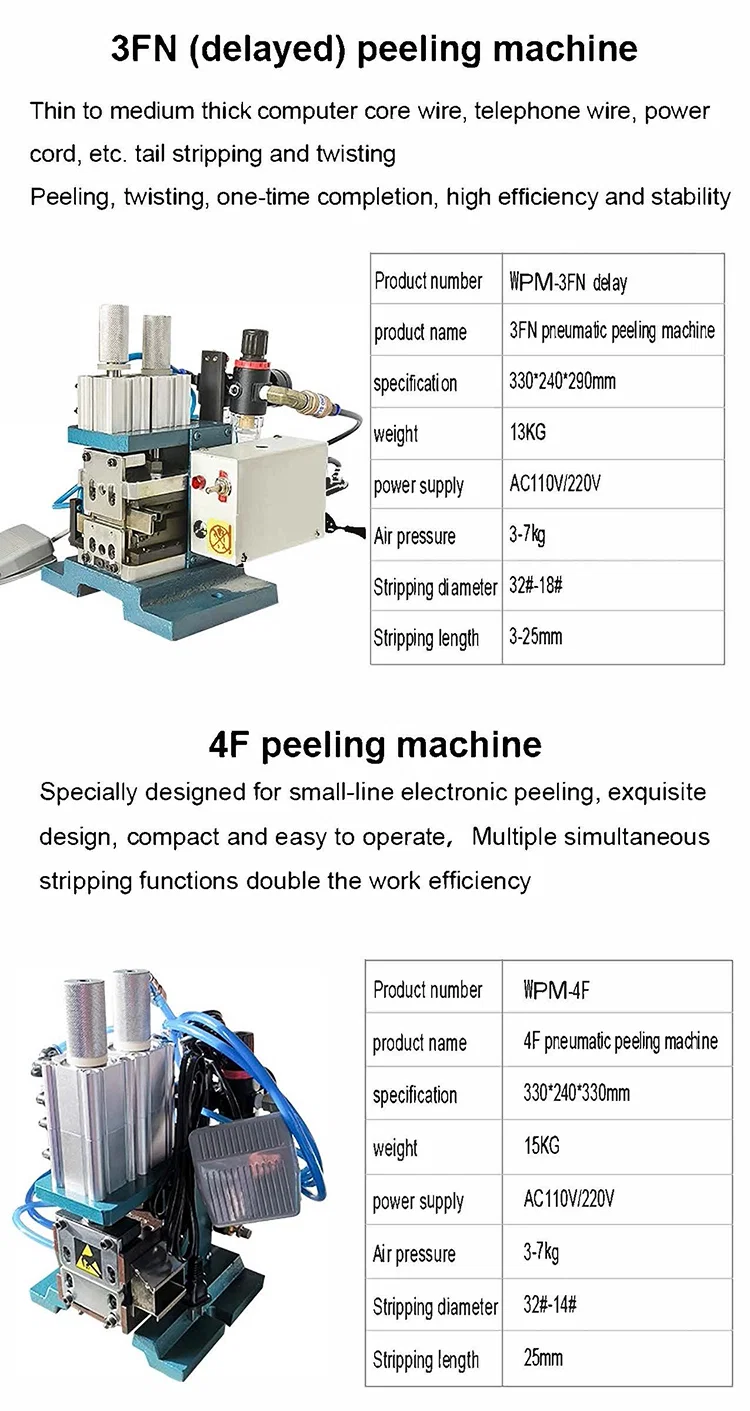

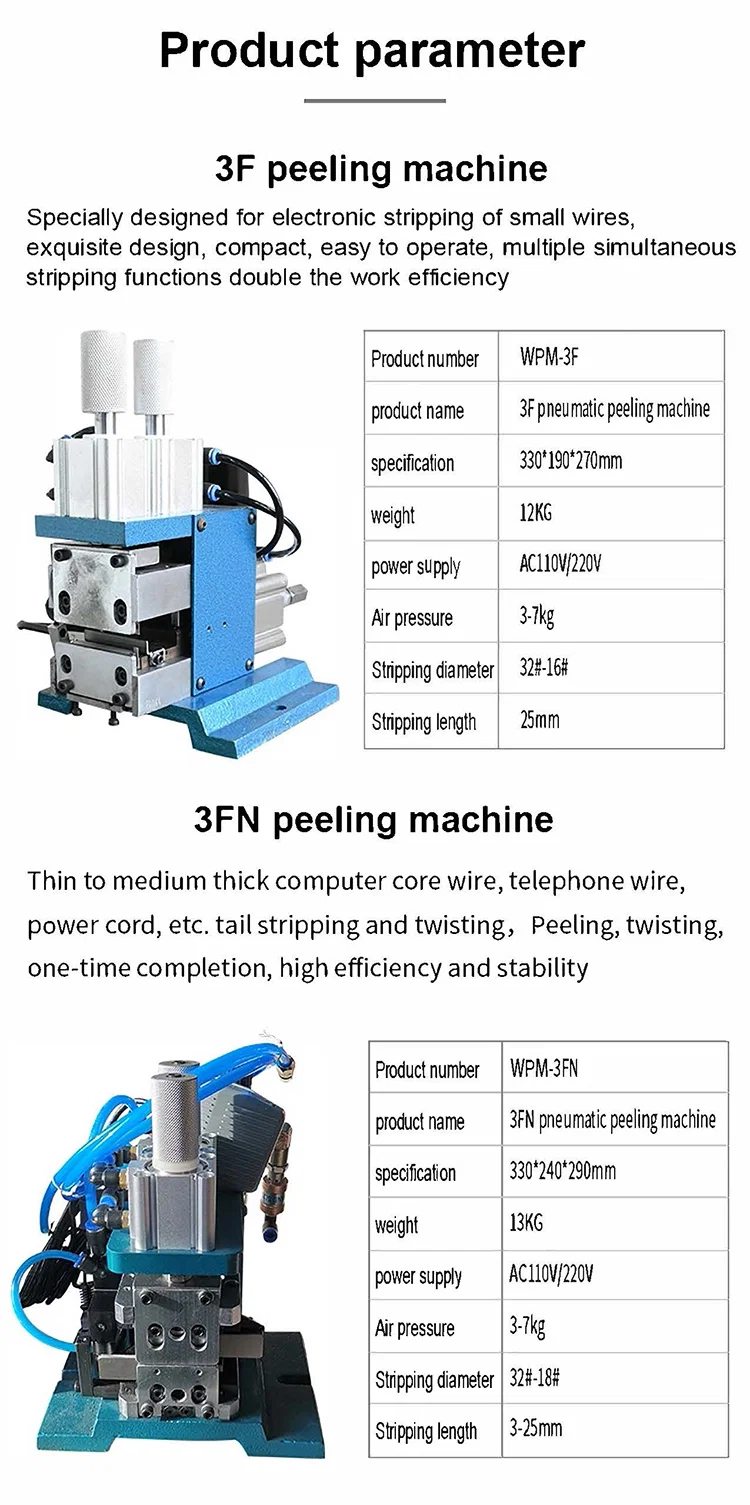

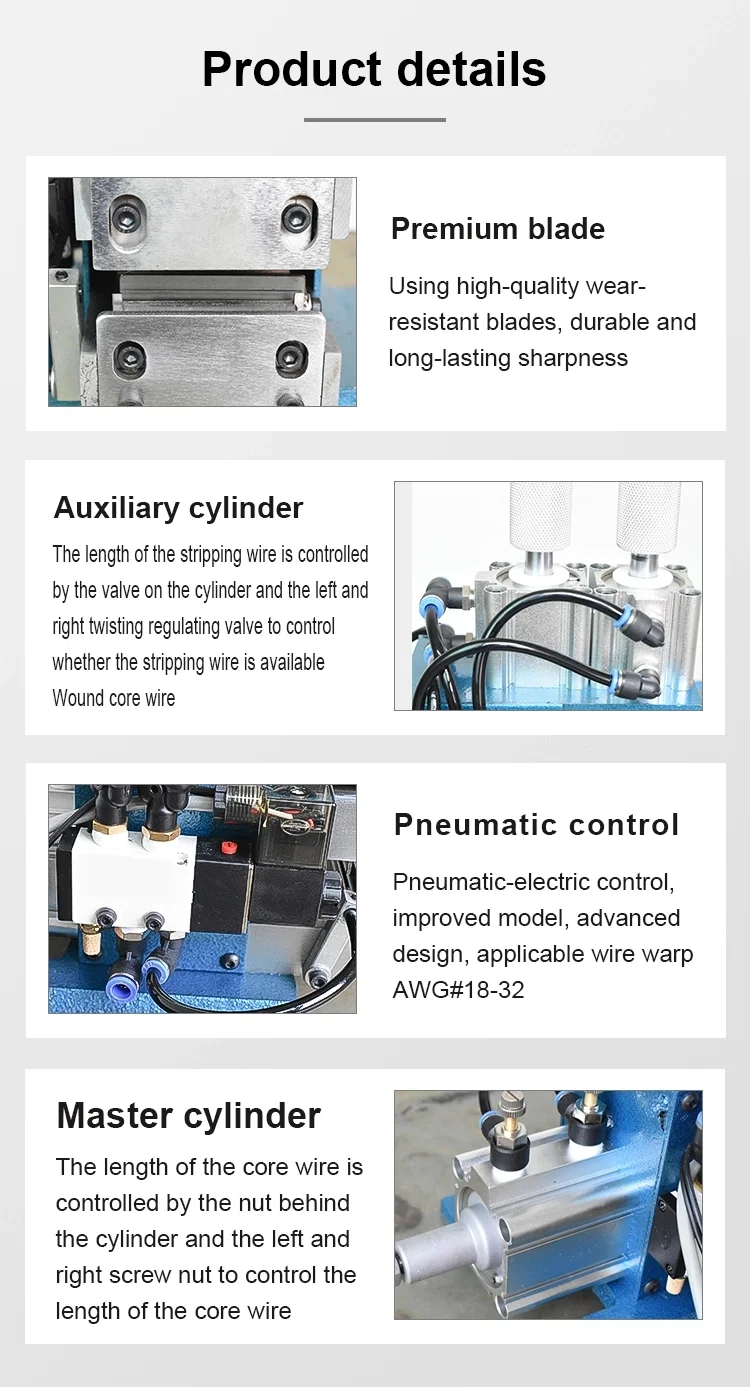

3F pneumatic peeling machine with knurled knobs and stripped multi-core wire sampleVertical peeling machine with three-cylinder clamp structure on blue cast baseTwo-pole vertical peeling machine side view showing upper and lower clampsStripped multi-core cable tails in assorted colors and wire sizes3F and 3FN peeling machines with specification tables3FN delayed and 4F peeling machines with parameter tables4FN and 4FN delayed peeling machines with specification tablesLabeled parts: peeling cylinder, clamping cylinder, upper and lower clampsDetails: premium blade, auxiliary cylinder, pneumatic control and master cylinderFront and side spotlight views of the vertical peeling machineRear view with air regulator, solenoid valve, foot pedal and power plug
