Συγκολλητής Πλεξούδας Καλωδίων Υπερήχων WPM-X00

📅 2026-01-26 👁️ 2,747
  • Αρ. Μοντέλου: WPM-X00

  • Προδιαγραφές

    Αριθμός Μοντέλου: WPM-X00
    Συχνότητα Λειτουργίας: 20KHz
    Διαστάσεις Ραφιού: 573*220*190 mm
    Διαστάσεις Πλαισίου: 345*477*155 mm
    Τάση Εισόδου: AC 220V/50Hz
    Εμβαδόν Συγκόλλησης: 0,35 mm² - 12 mm²
    Ισχύς Εξοπλισμού: 3000W
    Βάρος Εξοπλισμού: 25kg (ράφι) + 10kg (κουτί)
    Οθόνη: 4,3" LCD
    Αποδοτικότητα Παραγωγής: ~0,6 δευτερόλεπτα/χρόνος
  • Ζητήστε προσφορά

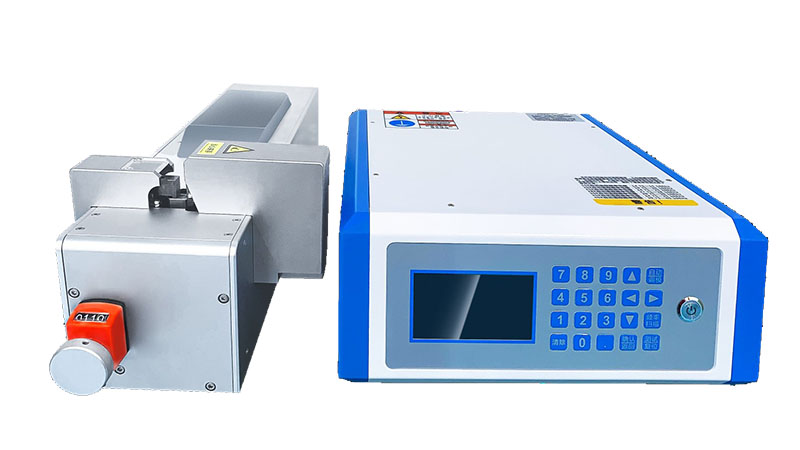

Το WPM-X00 είναι φορητός υπερηχητικός συγκολλητής δεσμών καλωδίων για χάλκινο και αλουμινένιο καλώδιο 0.35 έως 12 mm2, με διάμετρο κλώνου 0.3 mm ή λιγότερο. Λειτουργεί στα 20 kHz με 3000 W, και μια συγκόλληση διαρκεί περίπου 0.6 s. Το σετ είναι βάση συγκόλλησης 25 kg συν κουτί ελέγχου 10 kg με LCD 4.3 ιντσών και πληκτρολόγιο.

Το αλουμίνιο δεν δέχεται αξιόπιστα κασσίτερο, γιατί το οξείδιο ανασχηματίζεται ταχύτερα από ό,τι μπορεί να το αντιμετωπίσει το flux, οπότε ενώσεις αλουμινίου-χαλκού σε δέσμη γίνονται συνήθως μηχανικά και έπειτα παρεκκλίνουν σε αντίσταση καθώς η ένωση διαβρώνεται. Η υπερηχητική συγκόλληση μετατοπίζει το οξείδιο κάτω από το κέρας και δεσμεύει απευθείας τους κλώνους. Γι' αυτό η μονάδα προδιαγράφεται για εργασία Cu/Al και όχι μόνο για χαλκό.

Απέναντι στο WPM-001N, το WPM-X00 φέρει 1000 W περισσότερη υπερηχητική ισχύ και προσθέτει δυνατότητα αλουμινίου, με μικρότερη μέγιστη διατομή: 12 mm2 έναντι 20 mm2, με το κατώτερο όριο στα 0.35 mm2. Η διεπαφή του είναι LCD 4.3 ιντσών με πληκτρολόγιο αντί για οθόνη αφής 7 ιντσών, και το κουτί ελέγχου του είναι το ελαφρύτερο από τα δύο στα 10 kg.

Βασικά χαρακτηριστικά

1. 3000 W στα 20 kHz, συγκόλληση χάλκινου και αλουμινένιου καλωδίου 0.35 έως 12 mm2, διάμετρος κλώνου 0.3 mm ή λιγότερο

2. Χρόνος συγκόλλησης περίπου 0.6 s ανά ένωση, εισαγόμενος από το πληκτρολόγιο και επαναλαμβανόμενος από την ίδια συνταγή

3. Η συγκόλληση γίνεται με δόνηση 20 kHz και όχι με κρούση, ώστε να μην υπάρχει θόρυβος σφυριού στον πάγκο

4. Το ύψος του κέρατος ρυθμίζεται με τον μπροστινό τροχό στην κεφαλή συγκόλλησης, ώστε το κενό να ακολουθεί το πάχος της δέσμης

5. Ματίσματα Cu-Cu, Al-Al και Cu-Al γίνονται στην ίδια κεφαλή χωρίς flux ή μέταλλο πλήρωσης

6. Κόκκινο κουμπί στοπ στην κεφαλή, διακόπτης κλειδιού στο κουτί ελέγχου, και προφυλαγμένο κέρας που κλείνει μόνο στη σφιγμένη δέσμη

Τεχνικές προδιαγραφές

ΠαράμετροςΠροδιαγραφή
ΜοντέλοWPM-X00
Τύπος μηχανήματοςΦορητός υπερηχητικός συγκολλητής δεσμών καλωδίων
Συχνότητα λειτουργίας20 kHz
Ισχύς εξοπλισμού3000 W
Εύρος καλωδίου0.35 - 12 mm2, χαλκός / αλουμίνιο
Διάμετρος καλωδίου0.3 mm ή λιγότερο
Ταχύτητα συγκόλλησηςΠερίπου 0.6 s ανά συγκόλληση
ΟθόνηLCD 4.3 ιντσών με ρύθμιση πλήκτρων
Τάση εισόδουAC 220 V / 50 Hz
Διαστάσεις / βάρος βάσης573 x 220 x 190 mm / 25 kg
Διαστάσεις / βάρος κουτιού ελέγχου345 x 477 x 155 mm / 10 kg

Εφαρμογές

— Δέσμη αυτοκινήτου: σημεία ματίσματος αλουμινίου και χαλκού όπου η συγκόλληση δεν είναι αξιόπιστη

— Αγωγοί οικιακών συσκευών και HVAC: ενώσεις αλουμινένιου αγωγού σε σετ καλωδίων και αγωγούς κινητήρων

— Τυλίγματα κινητήρων και μετασχηματιστών: λήψεις σύρματος αλουμινίου συνδεδεμένες σε χάλκινους αγωγούς εξόδου

— Μπαταρία και διανομή ισχύος: μεταβάσεις Cu-Al χωρίς διμεταλλικό ακροδέκτη

— Συνεργεία δεσμών με ανάμεικτο απόθεμα χαλκού και αλουμινίου: μία κεφαλή καλύπτει και τα δύο χωρίς δεύτερη διεργασία

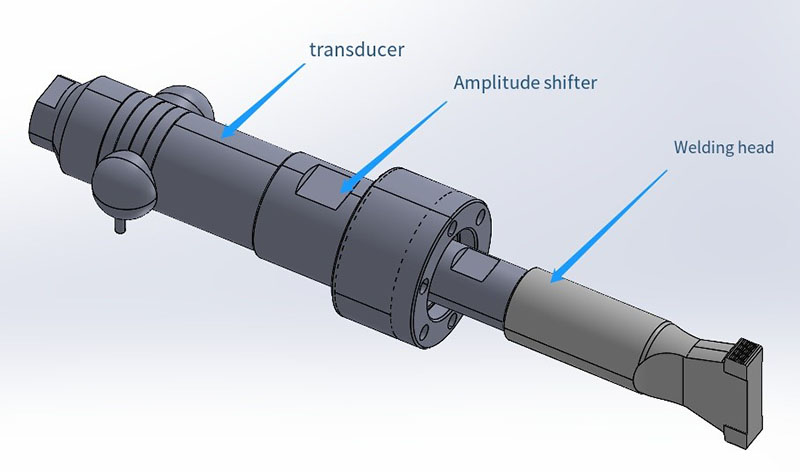

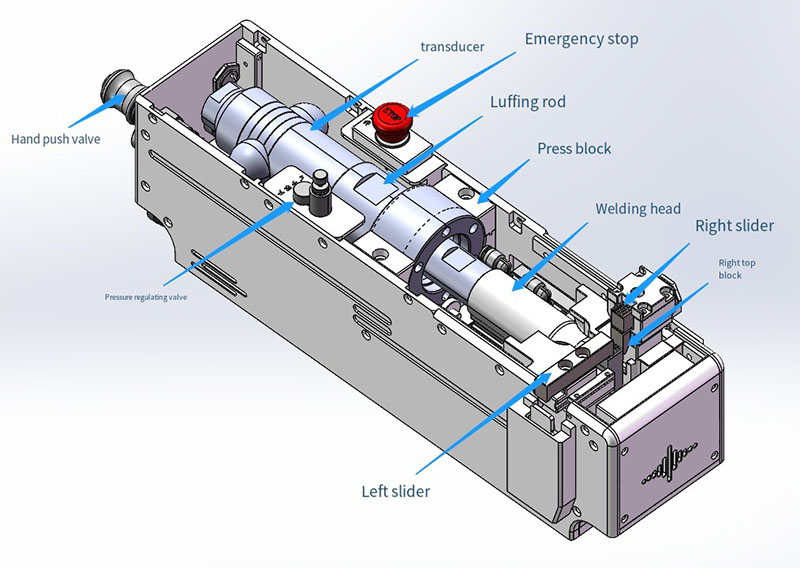

Ultrasonic welded copper splices with blue and red insulation, including aluminium wire jointCutaway diagram of ultrasonic metal welder with transducer, welding head and slidersUltrasonic welding horn diagram labelling transducer, amplitude shifter and welding headApplication panels: auto, healthcare, battery, home appliance, aerospace and data transmission
