Ημιαυτόματη Μηχανή Κόψιμο και Τύλιγμα Καλωδίων WPM-2009LC

📅 2025-03-08 👁️ 1,322
  • Αρ. Μοντέλου: WPM-2009LC

  • Προδιαγραφές

    Μοντέλο: WPM-2009LC
    Ταχύτητα τυλίγματος: 1-10 κύκλοι/δευτ
    Μήκος δεσίματος: 120-200mm
    Δεσίμα: Σύρμα με επένδυση καουτσούκ
    Κατάλληλη διάμετρος πηνίου για δέσιμο: φ18-45mm
    Τάση: AC220V 60Hz
    Διάμετρος πηνίου καλωδίου: μη τυποποιημένη (προσαρμόσιμη)
    Ονομαστική ισχύς:
    Διάστημα τυλίγματος: μη τυποποιημένο (προσαρμόσιμο)
    Συνολικό βάρος: 40KG
    Ταχύτητα δεσίματος: 0.6 φορές/δευτ
    Διαστάσεις: L500*W300*H400mm
  • Ζητήστε προσφορά

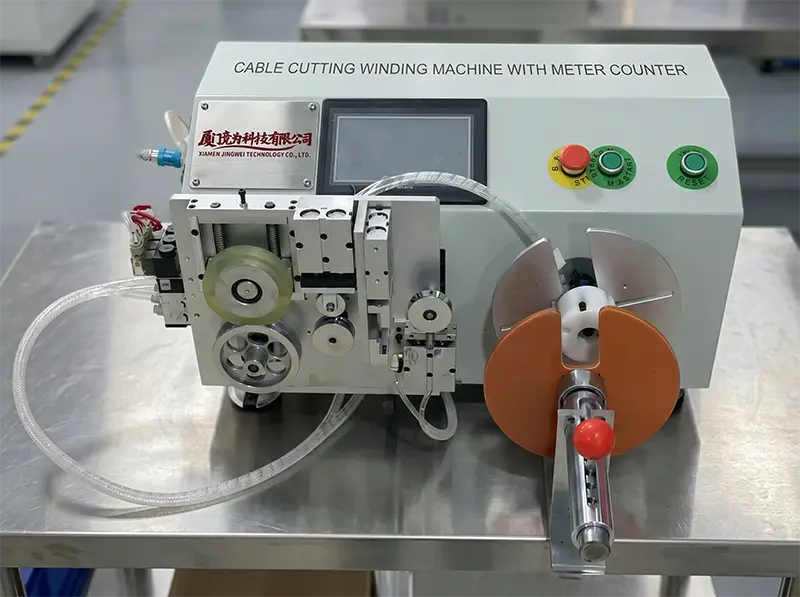

Το WPM-2009LC μετρά το καλώδιο με μετρητή μέτρων, το κόβει στο μήκος, το τυλίγει σε κουλούρα και δένει την κουλούρα με σύρμα σιδήρου επενδεδυμένο με καουτσούκ. Το τύλιγμα τρέχει με 1 έως 10 κύκλους το δευτερόλεπτο και το δέσιμο με 0.6 δεσίματα το δευτερόλεπτο, με μήκος δεσίματος 120-200 mm που κλείνει κουλούρες 18-45 mm. Το πιάτο τυλίγματος και το διάστημα τυλίγματος αναφέρονται και τα δύο ως μη τυποποιημένα, που σημαίνει ότι η διάμετρος κουλούρας χτίζεται στην κουλούρα του πελάτη και όχι από σταθερό σύνολο μεγεθών. Το καλώδιο μπαίνει από την κεφαλή τροφοδοσίας και κοπής αριστερά και βγαίνει ως δεμένη κουλούρα στο πιάτο δεξιά.

Οι μετρημένες κουλούρες γίνονται συνήθως σε τρία ξεχωριστά βήματα: τράβηγμα και σήμανση μήκους, τύλιγμα, δέσιμο. Κάθε βήμα προσθέτει το δικό του σφάλμα και το μήκος που σημάνθηκε με το χέρι είναι αυτό που φτάνει στον πελάτη. Στο WPM-2009LC ο μετρητής μέτρων είναι στην ίδια διαδρομή με την κοπή και το τύλιγμα, ώστε η κουλούρα που δένεται να είναι η κουλούρα που μετρήθηκε. Ο χειριστής ρυθμίζει το μήκος και το δέσιμο ακολουθεί στον ίδιο κύκλο, αφαιρώντας τη διακίνηση μεταξύ βημάτων και τα ασύμβατα μήκη που τη συνοδεύουν.

Στην ομάδα 2009 αυτή είναι η συμπαγής μονάδα κοπής, τυλίγματος, μέτρησης και δεσίματος: 40 kg, 500 x 300 x 400 mm, κάτω από 200 W. Το WPM-2009 μόνο τυλίγει, με προεπιλεγμένους αριθμούς τυλίγματος και εύρος σύρματος 0.5-4 mm, και το WPM-2009L προσθέτει ρυθμιζόμενο τύλιγμα με απόσταση ράβδου 50-300 mm αλλά χωρίς κεφαλή δεσίματος. Το WPM-5-30 είναι η μεγαλύτερη αυτόματη μηχανή με τύλιγμα έως 30 m, 1-13 κύκλους το δευτερόλεπτο και 1500 W. Όπου ένα εργαστήριο χρειάζεται μονάδα πάγκου που παραδίδει δεμένη, μετρημένη κουλούρα, το 2009LC είναι αυτό της ομάδας που κάνει και τα τέσσερα.

Βασικά χαρακτηριστικά

1. Η διάμετρος κουλούρας χτίζεται κατά παραγγελία (μη τυποποιημένη), με το διάστημα τυλίγματος επίσης προσαρμόσιμο, ώστε το πιάτο να ταιριάζει στην κουλούρα που συσκευάζει ο πελάτης.

2. Δένει σε διάμετρο κουλούρας 18-45 mm με σύρμα σιδήρου επενδεδυμένο με καουτσούκ κομμένο στα 120-200 mm.

3. Τύλιγμα με 1-10 κύκλους το δευτερόλεπτο, δέσιμο με 0.6 δεσίματα το δευτερόλεπτο.

4. Μετρητής μέτρων, κεφαλή κοπής και πιάτο τυλίγματος δουλεύουν σε μία διαδρομή, ώστε η δεμένη κουλούρα να φέρει το μετρημένο μήκος.

5. Κοπή και τύλιγμα κινούνται από το ίδιο ντουλάπι ελέγχου, με εκκίνηση, στοπ και επαναφορά στο μπροστινό πάνελ και παραμέτρους στην οθόνη αφής.

6. Κάτω από 200 W σε AC 220 V, 40 kg σε πλαίσιο πάγκου 500 x 300 x 400 mm.

Τεχνικές προδιαγραφές

ΠαράμετροςΠροδιαγραφή
ΜοντέλοWPM-2009LC
Ταχύτητα τυλίγματος1-10 κύκλοι/δευτ.
Ταχύτητα δεσίματος0.6 φορές/δευτ.
Μήκος σύρματος δεσίματος120-200 mm
Δεστικό καλωδίουΣύρμα σιδήρου επενδεδυμένο με καουτσούκ
Διάμετρος κουλούρας για δέσιμο18-45 mm
Διάμετρος κουλούρας καλωδίουΜη τυποποιημένη, προσαρμόσιμη
Διάστημα τυλίγματοςΜη τυποποιημένο, προσαρμόσιμο
ΤάσηAC 220 V, 60 Hz
Ονομαστική ισχύςκάτω από 200 W
Διαστάσεις500 x 300 x 400 mm
Βάρος40 kg

Εφαρμογές

— Συναρμολόγηση καλωδίων ισχύος: μέτρηση, τύλιγμα και δέσιμο σετ AC και DC σε σταθερό μήκος στο τέλος της γραμμής.

— Συσκευασία καλωδίων USB και HDMI: κοντά καλώδια δεδομένων τυλιγμένα στη διάμετρο του πελάτη και δεμένα πριν τη σακούλα.

— Διανομείς καλωδίων: χύδην καλώδιο κομμένο σε μετρημένες κουλούρες για μεταπώληση, με διάμετρο κουλούρας κατά την προδιαγραφή του αγοραστή.

— Εργαστήρια δεσμών: καλώδια υποσυναρμολόγησης μετρημένα και κλεισμένα σε κουλούρες μεταφοράς.

— Κατασκευαστές συσκευών: καλώδια εσωτερικής καλωδίωσης κομμένα και τυλιγμένα στο μήκος στον σταθμό υποσυναρμολόγησης.

WPM-2009LC details: pneumatic cutting blade, disc clamp winding spindle and tie formerCoiled cable samples with tie diameter callouts and KSEON touch screen panel
