Το WPM-60A τοποθετεί καλώδιο, τροφοδοτεί αυτοκόλλητη ετικέτα, ξεκολλά μερικώς το υπόστρωμα και διπλώνει την ετικέτα πάνω στο καλώδιο σε έναν αυτόματο κύκλο. Δέχεται καλώδιο διαμέτρου 3 έως 10 mm και ετικέτες έως 135 mm μήκος και 50 mm πλάτος, κρατά τη θέση εφαρμογής εντός 0.5 mm, και αποδίδει 900-1000 τεμ./ώρα σε AC220V 50/60 Hz. Ο χειριστής φορτώνει και αφαιρεί τη δέσμη· η τοποθέτηση, τροφοδοσία, αποκόλληση και δίπλωση γίνονται από το μηχάνημα.

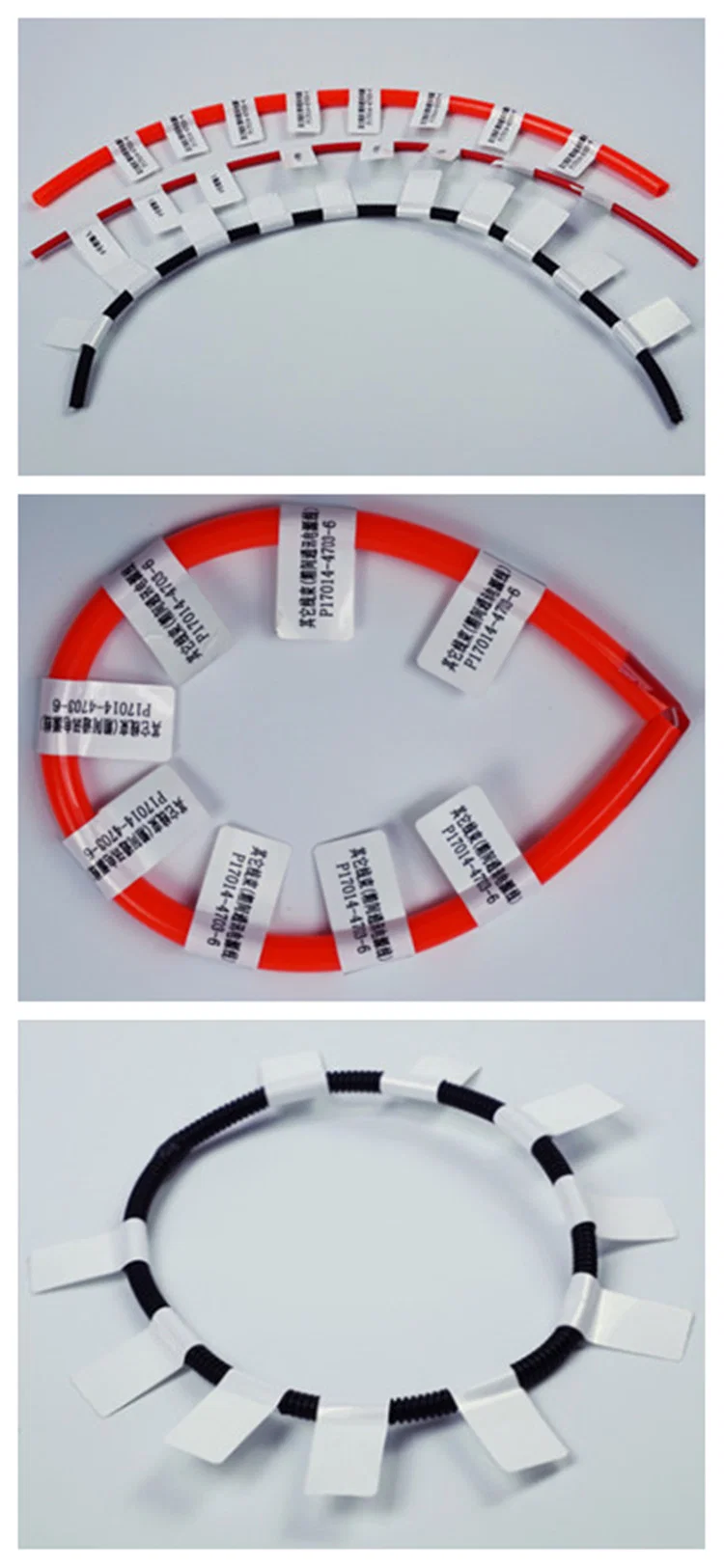

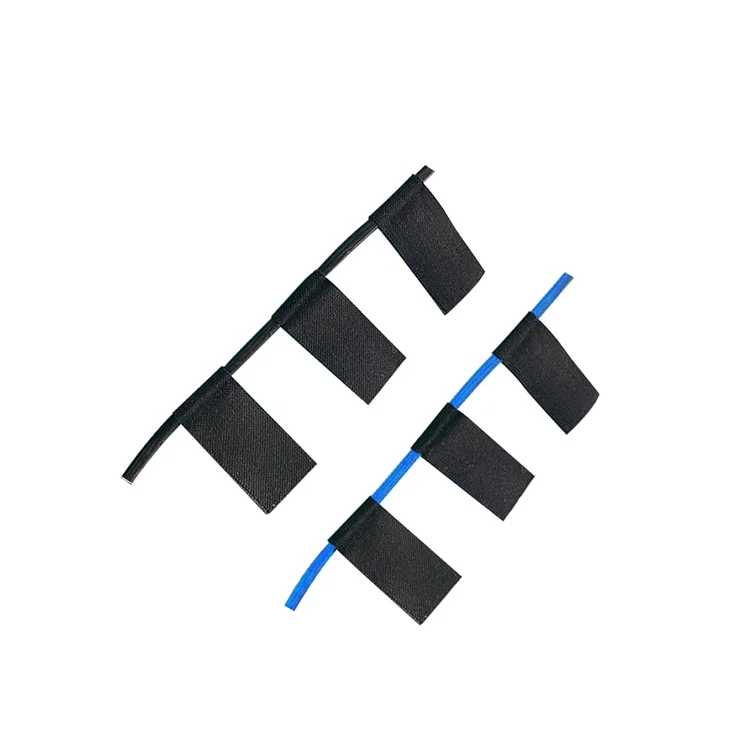

Ετικέτα τυλιγμένη με το χέρι δεν είναι ποτέ ευθύγραμμη: το τύλιγμα ξεκινά σε άλλο σημείο σε κάθε καλώδιο, η ουρά σηκώνεται, και η τυπωμένη όψη καταλήγει στην καμπύλη του καλωδίου αντί σε επίπεδη σημαία. Το WPM-60A τοποθετεί πρώτα το καλώδιο σε στοπ, προωθεί την ετικέτα σε σταθερή θέση, ξεκολλά μερικώς το υπόστρωμα και διπλώνει τα δύο μισά γύρω από το καλώδιο, ώστε η σημαία να βρίσκεται στην ίδια απόσταση από το άκρο του καλωδίου σε όλη την παρτίδα. Επειδή η δίπλωση είναι μηχανική, η ανοχή θέσης 0.5 mm κρατιέται στον πλήρη ρυθμό 900-1000 τεμ./ώρα αντί να πέφτει καθώς κουράζεται ο χειριστής.
Οι μονάδες X-130 και 1150D της ίδιας σειράς διανέμουν ή ξεκολλούν μόνο ετικέτες και τις δίνουν σε χειριστή· το WPM-60A προσθέτει τις θέσεις τοποθέτησης καλωδίου και δίπλωσης, ώστε η ετικέτα να στερεώνεται σε καλώδιο 3-10 mm μέσα στο μηχάνημα. Είναι ερμάριο δαπέδου με τροχούς, με τον ρόλο ετικετών πάνω από την κεφαλή δίπλωσης και ανοξείδωτο τραπέζι εργασίας μπροστά, διαστασιολογημένο για πάγκο δεσμών και όχι για γραμμή συσκευασίας.
Βασικά χαρακτηριστικά
1. 900-1000 τεμ./ώρα σε έναν αυτόματο κύκλο, από τη φόρτωση καλωδίου έως τη διπλωμένη ετικέτα στο καλώδιο.
2. Εύρος καλωδίου 3-10 mm καλύπτει μονοπολικό καλώδιο σύνδεσης και τα μικρά πολύκλωνα καλώδια δεσμών ελέγχου και συσκευών.
3. Χωρητικότητα ετικέτας 135 mm μήκος επί 50 mm πλάτος, προσαρμόσιμη, ώστε σημαία με barcode, κωδικό εξαρτήματος και κείμενο να χωρά χωρίς κόψιμο.
4. Ακρίβεια εφαρμογής εντός 0.5 mm, κρατούμενη από τη μηχανική δίπλωση και όχι από την κρίση του χειριστή.
5. Τέσσερις ξεχωριστές θέσεις σε έναν κύκλο: τοποθέτηση καλωδίου, τροφοδοσία ετικέτας, μερική αποκόλληση υποστρώματος και δίπλωση - καθεμία ρυθμισμένη ανεξάρτητα στο μηχάνημα.
6. Ερμάριο δαπέδου με τροχούς, με τον ρόλο ετικετών πάνω από την κεφαλή δίπλωσης και ανοξείδωτο τραπέζι εργασίας στο σημείο φόρτωσης.
7. Τροφοδοσία AC220V 50/60 Hz, ώστε η μονάδα να λειτουργεί από τυπική μονοφασική πρίζα πάγκου δεσμών.
Τεχνικές προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|
| Μοντέλο | WPM-60A |
|---|
| Τύπος μηχανήματος | Αυτόματο μηχάνημα δίπλωσης αυτοκόλλητων ετικετών για δέσμες καλωδίων |
|---|
| Διάμετρος καλωδίου | 3-10 mm |
|---|
| Μέγεθος ετικέτας | Μήκος έως 135 mm, πλάτος έως 50 mm (προσαρμόσιμο) |
|---|
| Ακρίβεια εφαρμογής | Εντός 0.5 mm |
|---|
| Λειτουργία | Αυτόματη παράδοση ετικέτας, μερική αποκόλληση και δίπλωση στο καλώδιο |
|---|
| Αρχή | Τοποθέτηση καλωδίου, τροφοδοσία ετικέτας, αποκόλληση και εφαρμογή |
|---|
| Απόδοση | 900-1000 τεμ./ώρα |
|---|
| Τροφοδοσία | AC220V 50/60 Hz |
|---|
Εφαρμογές
— Καλωδίωση ερμαρίου ελέγχου: σημαίες διπλωμένες σε καλώδιο πίνακα 3-10 mm σε κάθε τερματισμό, κρατώντας την εκτύπωση επίπεδη για τον επιθεωρητή.
— Γραμμές δεσμών συσκευών: ετικέτες barcode και στοιχείων τοποθετούνται σε καλώδια PVC μετά την κοπή και το πρέσαρισμα.
— Δέσμες αυτοκινήτου και μοτοσικλέτας: ετικέτες αναγνώρισης διπλωμένες σε σταθερές αποστάσεις από τα άκρα συνδέσμου.
— Υπεργολάβοι συναρμολόγησης καλωδίων: σήμανση παρτίδας έτοιμων συγκροτημάτων πριν τη συσκευασία και αποστολή.
— Σήμανση σωλήνα και εύκαμπτου σωλήνα: η ίδια δίπλωση σε σωλήνα και χιτώνιο 3-10 mm όπου προδιαγράφεται περιτυλιγμένος δείκτης.
