Το WPM-X600 είναι πνευματικός περιστροφικός απογυμνωτής σύρματος κατασκευασμένος για καλώδιο εξωτερικής διαμέτρου 10-50 mm. Περιστροφική κεφαλή αποφλοίωσης κλείνει γύρω από το καλώδιο και αφαιρεί μόνωση σε μήκος αποφλοίωσης ορισμένο από διαδρομή 0-300 mm, με 20-40 τεμάχια το λεπτό. Η μηχανή λειτουργεί σε 220 V 50/60 Hz με κίνηση 200 W και αέρα εργαστηρίου 0.5-0.7 MPa.
Η λεπίδα περιφέρεται γύρω από τον άξονα του καλωδίου αντί να κλείνει ευθέως πάνω του, ώστε το βάθος κοπής να είναι το ίδιο σε κάθε σημείο της περιφέρειας. Αυτή είναι η διαφορά από ευθεία λεπίδα ή χειροκίνητο μαχαίρι σε καλώδιο DC 50 mm, όπου το βάθος αλλάζει με τη γωνία του χειριστή και ο αγωγός χαράσσεται εύκολα. Η ανοχή απογύμνωσης κρατείται στο ±0.2 mm, και ο πνευματικός κύλινδρος εφαρμόζει σταθερή δύναμη σύσφιξης αντί για ελατήριο ή κράτημα με το χέρι.
Μέσα στο εύρος, το WPM-28 χειρίζεται ομοαξονικό και ημίσκληρο καλώδιο από 0.3 έως 6.99 mm σε εννέα προγραμματιζόμενα βήματα, ενώ το WPM-X600 καλύπτει μόνο το μεγάλο άκρο και αποφλοιώνει με διαδρομή αντί για αποθηκευμένα βήματα. Ο πνευματικός κόφτης WPM-C50 μοιράζεται την ικανότητα 50 mm αλλά μόνο κόβει, χωρίς αποφλοίωση.
Βασικά χαρακτηριστικά
1. Περιστροφική κεφαλή αποφλοίωσης: η λεπίδα περιφέρεται γύρω από τον άξονα του καλωδίου, κρατώντας το βάθος κοπής ομοιόμορφο σε όλη την περιφέρεια στο ±0.2 mm.
2. Διαδρομή 0-300 mm ορίζει το μήκος αποφλοίωσης σε ένα πέρασμα, μαζί με απογυμνώσεις παραθύρου μακριά από το άκρο του καλωδίου.
3. Διάμετρος απογύμνωσης ø10-ø50 mm, που καλύπτει τα μεγέθη καλωδίου ζυγού DC και πακέτου μπαταρίας σε συναρμολογήσεις νέας ενέργειας.
4. Πνευματική σύσφιξη στα 0.5-0.7 MPa κρατά τη δύναμη κρατήματος σταθερή σε όλη τη βάρδια, ανεξάρτητα από τη δύναμη του χειριστή.
5. Απόδοση 20-40 pcs/min, δηλαδή 1,200-2,400 τεμάχια την ώρα από έναν σταθμό.

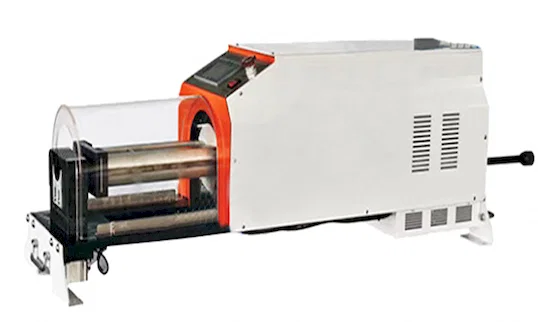

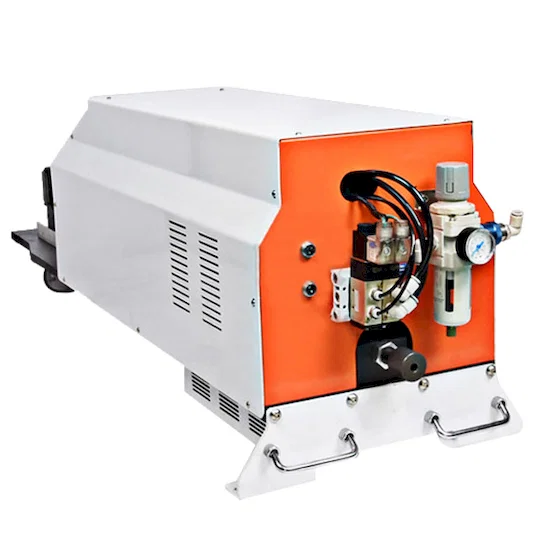

6. Ειδικός ελεγκτής με πάνελ LCD στο άκρο της κεφαλής και φίλτρο-ρυθμιστή με ηλεκτροβαλβίδα στο πίσω μέρος· 200 W, 220 V, 80 kg σε βάση 1000×450×350 mm με λαβές μεταφοράς.
Τεχνικές προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|
| Μοντέλο | WPM-X600 |
|---|
| Τύπος μηχανής | Πνευματικός περιστροφικός απογυμνωτής σύρματος |
|---|
| Σύστημα ελέγχου | Ειδικός ελεγκτής με LCD |
|---|
| Μέθοδος απογύμνωσης | Περιστροφική αποφλοίωση |
|---|
| Διάμετρος απογύμνωσης | ø10-ø50 mm |
|---|
| Μήκος απογύμνωσης (διαδρομή) | 0-300 mm |
|---|
| Ανοχή απογύμνωσης | ±0.2 mm |
|---|
| Ταχύτητα | 20-40 pcs/min |
|---|
| Πίεση αέρα | 0.5-0.7 MPa |
|---|
| Ισχύς | 200 W |
|---|
| Τάση | 220 V, 50/60 Hz |
|---|
| Διαστάσεις | 1000×450×350 mm |
|---|
| Βάρος | 80 kg |
|---|
Εφαρμογές

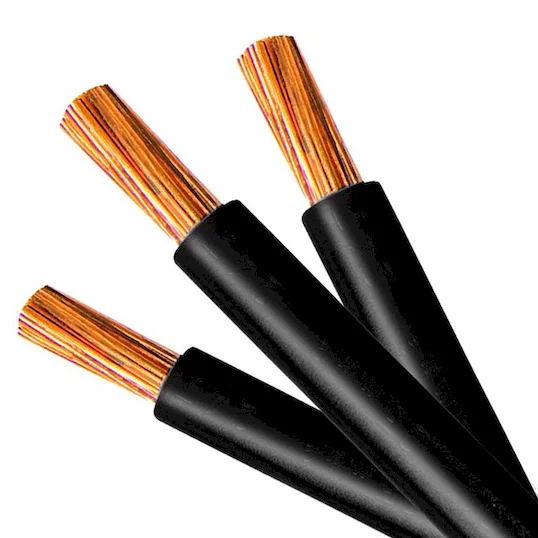

— Δέσμη ζυγού DC και πακέτου μπαταρίας ηλεκτρικού οχήματος: καλώδιο XLPE και σιλικόνης εξωτερικής διαμέτρου 10-50 mm, αφαίρεση περιβλήματος πριν από το πρεσάρισμα πέλματος
— Συναρμολογήσεις φορτιστών EV και ντουλαπιών αποθήκευσης ενέργειας: απογύμνωση εξωτερικού περιβλήματος στις εισόδους συνδέσμων
— Καλωδίωση βιομηχανικής διανομής και πινάκων: προετοιμασία άκρου σε μεγάλους αγωγούς
— Καλώδιο συγκόλλησης και συναρμολόγηση βαρέος jumper: αφαίρεση περιβλήματος στους τερματισμούς
— Καλώδιο αγωγού κινητήρα και γεννήτριας: απογύμνωση μόνωσης σε εύκαμπτο λαστιχένιο καλώδιο
