Πνευματικός απογυμνωτής καλωδίων Ø0-30 mm, μήκος 150 mm WPM-416
Πνευματικός απογυμνωτής καλωδίων Ø0-30 mm, μήκος 150 mm WPM-416 Thumb
Video Thumbnail

Πνευματικός απογυμνωτής καλωδίων Ø0-30 mm, μήκος 150 mm WPM-416

📅 2026-01-25 👁️ 2,230
  • Αρ. Μοντέλου: WPM-416

  • Προδιαγραφές

    Μοντέλο: WPM-416
    Μήκος απογύμνωσης: 150mm
    Διάμετρος σύρματος: 0-30mm
    Πίεση αέρα: 0.5-0.8mpa
    Τάση: 220V/50HZ, 110V/60HZ
    Δύναμη: 165-300KG
    Βάρος: 50Kg
    Μέγεθος: L615*W425*H375mm
  • Ζητήστε προσφορά

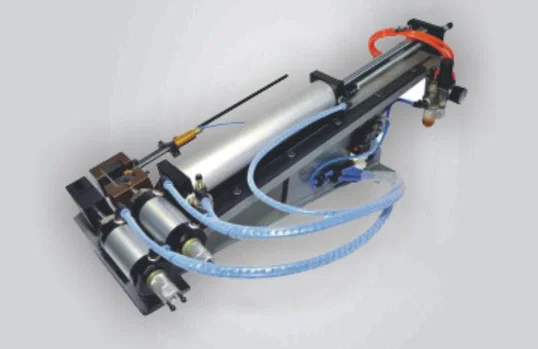

Το WPM-416 είναι πνευματικό μηχάνημα απογύμνωσης για καλώδιο εξωτερικής διαμέτρου 0 έως 30 mm, με μέγιστο μήκος απογύμνωσης 150 mm. Είναι το μοντέλο με τη μεγαλύτερη δύναμη στην πνευματική σειρά με 165–300 kgf, λειτουργώντας με αέρα 0.5–0.8 MPa σε 220 V/50 Hz ή 110 V/60 Hz.

Στα 30 mm το περίβλημα είναι παχύ και η δέσμη αγωγών βαριά, οπότε η σύσφιξη πρέπει να κρατήσει πριν κλείσει η λεπίδα, αλλιώς το καλώδιο ανεβαίνει και η κοπή βγαίνει εκτός κέντρου. Το WPM-416 χρησιμοποιεί σύνολο κυλίνδρων 165–300 kgf για αυτή τη σύσφιξη και κοπή, με την κεφαλή λεπίδας τοποθετημένη σε σκελετό 615 × 425 × 375 mm που στηρίζει το καλώδιο και στις δύο πλευρές της κοπής. Η πίεση αέρα ρυθμίζεται έως 0.8 MPa για το βαρύτερο περίβλημα και μειώνεται για μικρότερο καλώδιο, ώστε ένα μηχάνημα να καλύπτει από καλώδιο ελέγχου 10 mm έως καλώδιο ισχύος 30 mm.

Το 416 είναι η επιλογή διαμέτρου, όχι μήκους: ικανότητα 30 mm έναντι 20 mm στα WPM-315 και 330, αλλά με τα ίδια 150 mm απογύμνωση όπως το 315. Όπου απαιτείται μακρύ άνοιγμα σε καλώδιο 20 mm, το WPM-330 δίνει 330 mm· όπου το καλώδιο είναι 30 mm, το 416 είναι το όριο της σειράς και η απογύμνωση μένει στα 150 mm.

Βασικά χαρακτηριστικά

1. Ικανότητα εξωτερικής διαμέτρου 0–30 mm, η μεγαλύτερη στην πνευματική σειρά WPM.

2. Δύναμη λεπίδας και σύσφιξης 165–300 kgf, η υψηλότερη της σειράς, σε πίεση δικτύου 0.5–0.8 MPa.

3. Μέγιστο μήκος απογύμνωσης 150 mm με την κεφαλή λεπίδας στις ράγες της βάσης και το καλώδιο σφιγμένο πριν την κοπή, ώστε το βαρύ καλώδιο να μην ανεβαίνει.

4. Η πίεση εργασίας μπορεί να ανέβει στα 0.8 MPa για σκληρό περίβλημα 30 mm και να μειωθεί για λεπτότερη μόνωση στο ίδιο σετ λεπίδων.

5. Σκελετός 615 × 425 × 375 mm στα 50 kg, αρκετά συμπαγής για πάγκο αλλά σταθερός υπό έλξη 300 kgf.

6. Κατασκευή ελέγχου 220 V/50 Hz ή 110 V/60 Hz· βάθος λεπίδας με βίδες στοπ στο μπλοκ κεφαλής.

Τεχνικές προδιαγραφές

ΠαράμετροςΠροδιαγραφή
ΜοντέλοWPM-416
Τύπος μηχανήματοςΠνευματικό μηχάνημα απογύμνωσης καλωδίου
Διάμετρος καλωδίου0–30 mm
Μέγιστο μήκος απογύμνωσης150 mm
Πίεση αέρα0.5–0.8 MPa
Δύναμη λεπίδας165–300 kgf
Τάση220 V/50 Hz, 110 V/60 Hz
ΔιαστάσειςΜ615 × Π425 × Υ375 mm
Βάρος50 kg

Η γκάμα μοντέλων με μια ματιά

Και τα πέντε πνευματικά μηχανήματα απογύμνωσης μοιράζονται την ίδια αρχή λειτουργίας. Ο πίνακας δείχνει τις διαφορές σε ικανότητα, δύναμη και αποτύπωμα, ώστε να επιλέξετε το μέγεθος που ταιριάζει στο εύρος καλωδίου σας.

ΠαράμετροςWPM-305WPM-310WPM-315WPM-330WPM-416
Εύρος διαμέτρου καλωδίου1–5 mm1–10 mm1–15 mm1–20 mm1–30 mm
Μήκος απογύμνωσης3–50 mm3–100 mm3–150 mm3–330 mm3–150 mm
Διάμετρος κυλίνδρουØ40Ø50Ø60Ø60Ø80
Δύναμη σύσφιξης λεπίδας31–37 kg49–115 kg84–196 kg84–196 kg165–300 kg
Τροφοδοσία220 V220 V220 V220 V220 V
Διαστάσεις (Μ×Π×Υ)40×30×27 cm48×33×28 cm60×42×36 cm110×55×45 cm80×62×55 cm
Καθαρό βάρος20 kg25 kg35 kg65 kg50 kg
ΣυσκευασίαΞύλινη κασέτα, τυπική συσκευασία εξαγωγής

Εφαρμογές

— Διανομή ισχύος: καλώδιο τροφοδοσίας 35–95 mm² απογυμνωμένο στα 150 mm για ακροδέκτες συμπίεσης και πέδιλα καλωδίου.

— Υποδομές EV και φόρτισης: καλώδιο DC 25–50 mm² προετοιμασμένο για πρεσαριστούς ακροδέκτες και σφραγισμένους συνδέσμους.

— Συναρμολόγηση γεννητριών και UPS: βαρύ καλώδιο μπαταρίας και inverter με σκληρό περίβλημα XLPE έως 30 mm εξωτερικής διαμέτρου.

— Ρεύμα εργοταξίου: ελαστικό καλώδιο H07RN-F απογυμνωμένο για βύσματα CEE και βιομηχανικές πρίζες.

— Εργοστάσια συναρμολόγησης καλωδίων: μικτές παρτίδες από 10 έως 30 mm σε ένα μηχάνημα με επαναρρύθμιση του ρυθμιστή και του στοπ λεπίδας.

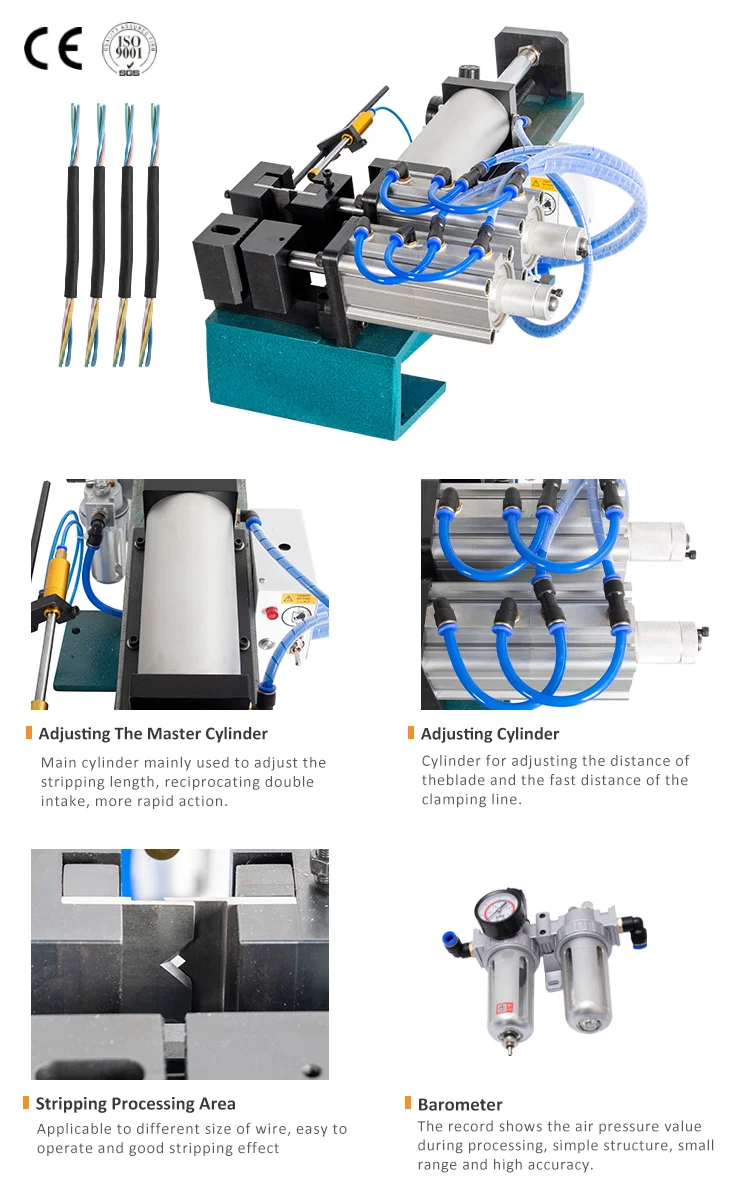

pneumatic stripping machine with four detail views and stripped wire sample
