Το WPM-310R είναι πνευματικός θερμός απογυμνωτής για πλεκτό καλώδιο, κατασκευασμένος για μακρύτερα παράθυρα απογύμνωσης από τις μονάδες κοντής απογύμνωσης της σειράς. Αφαιρεί έως 100 mm πλεξούδας σε έναν κύκλο σε καλώδιο έως 10 mm, με τη σιαγόνα στους 450 βαθμούς C.

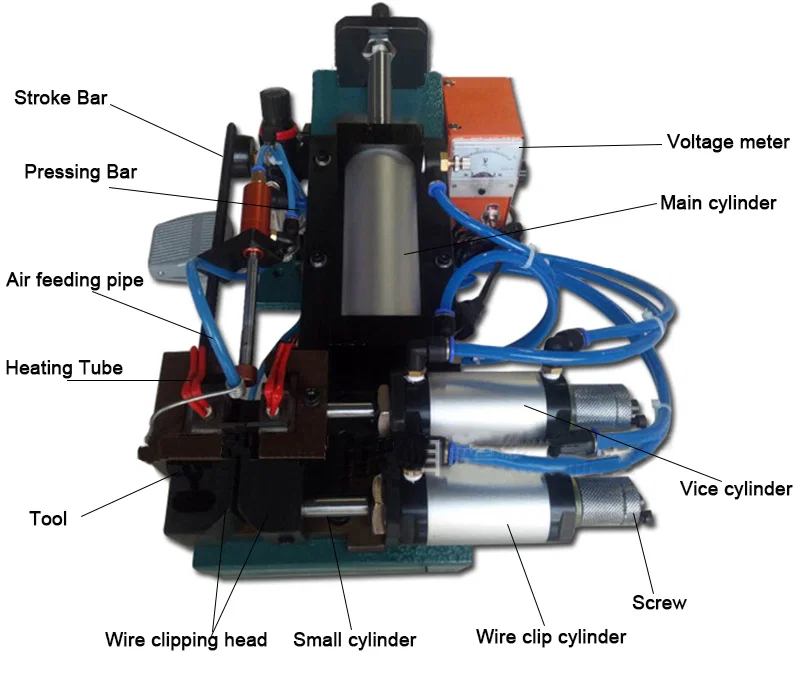

Η σιαγόνα κλείνει και έλκεται από πνευματικούς κυλίνδρους οπής 40 mm σε πίεση 3 έως 7 kg, με κατακόρυφο κύλινδρο να σφίγγει το καλώδιο και οριζόντιους κυλίνδρους να σύρουν τη θερμαινόμενη σιαγόνα κατά μήκος του. Αυτός ο διαχωρισμός μετρά σε μακρά απογύμνωση: ο σφιγκτήρας κρατά το καλώδιο ενώ η σιαγόνα διανύει 100 mm, ώστε η πλεξούδα να χωρίζεται προοδευτικά σε όλο το παράθυρο αντί να αποσπάται από ένα σημείο. Η θερμοκρασία ρυθμίζεται στον ελεγκτή, που κρατά τη σιαγόνα στην ίδια θερμοκρασία εργασίας σε όλη τη βάρδια.
Σε σύγκριση με το WPM-305R, το μοντέλο αυτό διπλασιάζει το παράθυρο απογύμνωσης στα 100 mm, δέχεται καλώδιο 10 mm αντί 7 mm και λειτουργεί με ελεγχόμενη θέρμανση 450 βαθμών C αντί για το αναλογικό όργανο της μικρότερης μονάδας. Είναι η επιλογή όταν η πλεξούδα πρέπει να φύγει σε μήκος που ταιριάζει σε κέλυφος συνδέσμου, όχι απλώς σε σύντομο παράθυρο ακροδέκτη.
Βασικά χαρακτηριστικά
1. Μήκος απογύμνωσης 100 mm σε έναν κύκλο, αρκετό για πλήρες παράθυρο θωράκισης κάτω από κέλυφος συνδέσμου.
2. Εύρος καλωδίου 10 mm, καλύπτοντας το βαρύτερο θωρακισμένο καλώδιο που χρησιμοποιείται σε γραμμές δεσμών κινητήρων και EV.
3. Θερμοκρασία σιαγόνας 450 βαθμοί C ρυθμισμένη στον ελεγκτή, κρατώντας την ίδια θερμοκρασία εργασίας σε όλη τη βάρδια παραγωγής.
4. Κατακόρυφος κύλινδρος σύσφιξης και οριζόντιοι κύλινδροι απογύμνωσης, ώστε το καλώδιο να πιάνεται πριν συρθεί η σιαγόνα κατά μήκος του.
5. Πνευματικά συστήματα οπής 40 mm σε πίεση αέρα 3 έως 7 kg.
6. 470 x 420 x 270 mm και 25 kg σε AC 220 V 50/60 Hz, μονάδα πάγκου που στέκεται δίπλα στον σταθμό κοπής και απογύμνωσης.
Τεχνικές προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|
| Μοντέλο | WPM-310R |
|---|
| Τύπος μηχανήματος | Πνευματικός θερμός απογυμνωτής πλεκτού καλωδίου |
|---|
| Μήκος απογύμνωσης | 100 mm |
|---|
| Εύρος καλωδίου (μέγιστη διάμετρος) | 10 mm |
|---|
| Έλεγχος θερμοκρασίας | 450 βαθμοί C |
|---|
| Πίεση αέρα | 3 έως 7 kg |
|---|
| Οπή κυλίνδρου | διάμ. 40 mm |
|---|
| Τροφοδοσία | AC 220 V, 50/60 Hz |
|---|
| Μέγεθος | Μ 470 x Π 420 x Υ 270 mm |
|---|
| Βάρος | 25 kg |
|---|
Εφαρμογές
— Καλώδιο ισχύος σερβοκινητήρα, απογύμνωση παραθύρου πλεξούδας 100 mm για κέλυφος συνδέσμου και σφιγκτήρα θωράκισης.
— Καλώδιο ρομπότ και αλυσίδας οδήγησης, όπου η πλεξούδα πρέπει να ανοίξει σε μεγάλο μήκος για γείωση.
— Θωρακισμένο καλώδιο EV υψηλής τάσης, έκθεση της πλεξούδας για δακτύλιο τερματισμού θωράκισης.
— Ομοαξονικό και καλώδιο RF χαμηλών απωλειών, άνοιγμα της εξωτερικής πλεξούδας χωρίς χαραγή στο φύλλο ή το διηλεκτρικό.
— Θωρακισμένο καλώδιο ναυτιλίας και οργάνων, αφαίρεση πλεξούδας σε μακρύ παράθυρο πριν το potting ή τη συναρμολόγηση στυπιοθλίπτη.
