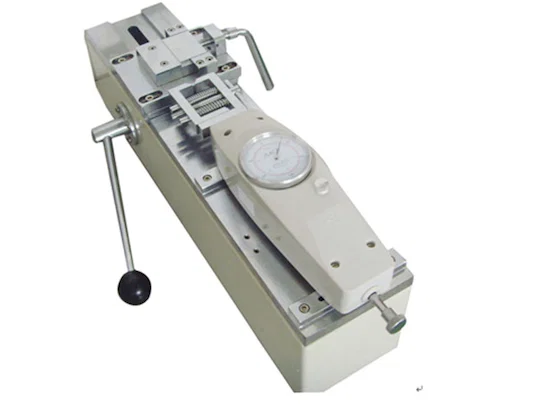

Το WPM-490N είναι χειροκίνητος οριζόντιος δοκιμαστής δύναμης έλξης σε καλώδια, ακροδέκτες και συνδετήρες, με ένδειξη 0 έως 490 N σε αναλογικό όργανο. Η διαδρομή σύσφιξης είναι 70 mm, η διαδρομή των δαγκάνων σύσφιξης 9 mm και η ρύθμιση του τσοκ 10 mm. Η μονάδα ζυγίζει 20 kg και έχει διαστάσεις 600 x 185 x 190 mm.
Οι δοκιμές έλξης σε εργαστήριο δεσμών γίνονται συχνά με δυναμόμετρο ελατηρίου, όπου η ένδειξη εξαρτάται από την ταχύτητα με την οποία τραβά ο χειριστής. Το 490N τοποθετεί το δείγμα ανάμεσα σε μπλοκ σύσφιξης και λαβή καλωδίου σε ολισθαίνον φορείο· ο στρόφαλος στο πλάι του κρεβατιού κινεί το φορείο κατά μήκος του οδηγού του και το όργανο κρατά την αιχμή. Οι δαγκάνες σύσφιξης κλείνουν πάνω στον κύλινδρο του ακροδέκτη ή στη μόνωση με διαδρομή 9 mm, και το τσοκ ρυθμίζεται κατά 10 mm για διαφορετικά πλάτη ακροδέκτη.

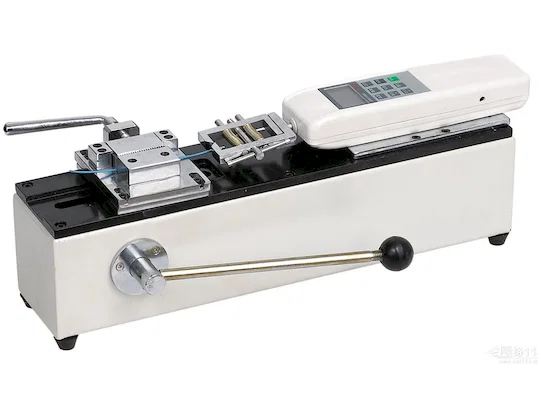

Είναι το αναλογικό όργανο του ζεύγους. Το WPM-ADL-0.5KN καλύπτει 500 N σε ψηφιακό όργανο με ανάλυση 0.01 N και ακρίβεια ±0.5%, ενώ το 490N μετρά σε μηχανικό δίσκο και δεν χρειάζεται μπαταρία ή φόρτιση. Για έλεγχο στο συνεργείο ο δίσκος αρκεί· για καταγεγραμμένη τιμή με ανοχή, η ψηφιακή μονάδα είναι αυτή που πρέπει να επιλεγεί.
Βασικά χαρακτηριστικά
1. Εύρος 0-490 N σε μηχανικό δίσκο, ανάγνωση στην αιχμή μετά την έλξη, χωρίς μπαταρία ή τροφοδοσία.
2. Διαδρομή σύσφιξης 70 mm δίνει στο φορείο τη διαδρομή να τραβήξει πρεσαρισμένο ακροδέκτη έξω από τη μόνωσή του.
3. Δαγκάνες σύσφιξης με διαδρομή 9 mm κλείνουν στον κύλινδρο του ακροδέκτη ή στο καλώδιο στο μπλοκ σύσφιξης.
4. Ρύθμιση τσοκ 10 mm δέχεται διαφορετικά πλάτη ακροδέκτη χωρίς δεύτερο σετ σιαγόνων.
5. Στρόφαλος και λαβή με σφαίρα στο πλάι του κρεβατιού κινούν το φορείο, ώστε ο ρυθμός έλξης να μένει στο χέρι του χειριστή.
6. 20 kg σε κρεβάτι 600 x 185 x 190 mm, με σχισμές κατά μήκος του κρεβατιού για μετακίνηση του μπλοκ σύσφιξης.
Τεχνικές προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|
| Μοντέλο | WPM-490N |
|---|
| Τύπος μηχανής | Χειροκίνητος οριζόντιος δοκιμαστής εφελκυσμού |
|---|
| Εύρος δοκιμής | 0-490 N |
|---|
| Τύπος αποθέματος | 5, 10, 20, 30, 50 |
|---|
| Διαδρομή ολισθητήρα σύσφιξης | 70 mm |
|---|
| Διαδρομή δαγκάνων σύσφιξης | 9 mm |
|---|
| Ρύθμιση τσοκ | 10 mm |
|---|
| Διαστάσεις | 600 x 185 x 190 mm |
|---|
| Βάρος | 20 kg |
|---|
Εφαρμογές
— Έλεγχος έλξης πρεσαρίσματος: δύναμη έλξης ακροδέκτη-καλωδίου επαληθεύεται ως προς ελάχιστο στον δίσκο.
— Εφελκυσμός καλωδίου: δύναμη θραύσης αγωγού σε καλώδιο σύνδεσης και καλώδιο κτιρίων.
— Συγκράτηση συνδετήρα: συγκράτηση περιβλήματος-καλωδίου σε μικρούς συνδετήρες.
— Έλξη συγκόλλησης: συγκολλημένες ενώσεις και υπερηχητικοί σύνδεσμοι τραβιούνται μέχρι θραύσης.
— Έλεγχος εισερχομένων: δειγματοληπτικές δοκιμές έλξης σε αγορασμένους πρεσαρισμένους αγωγούς.
