Πλήρως Αυτόματη Δικέφαλη Μηχανή Σύνδεσης Ακροδεκτών, Επικασσιτέρωσης και Τοποθέτησης Υποδοχών JW-DHHI

📅 2026-05-05 👁️ 2,610
  • Αρ. Μοντέλου: JW-DHHI

  • Προδιαγραφές

    Πλήρως Αυτόματη Μηχανή Διπλής Κεφαλής για Τερματική Συμπίεση, Κασσιτέρωση & Εισαγωγή Περιβλήματος JW-DHHI
    Εφαρμόσιμο Καλώδιο AWG18–32
    Μήκος Κοπής 50mm–800mm
    Μήκος Απογύμνωσης 0.1mm–10mm
    Απογύμνωση Άκρου Α 0.1mm–8mm (με συστροφή & κασσιτέρωση)
    Απογύμνωση Άκρου Β 0.1mm–10mm (χωρίς συστροφή & κασσιτέρωση)
    Διάμετρος Αγωγού 1.5mm–5mm
    Θέση Συμπίεσης Ψηφιακή ρύθμιση
    Τροφοδοσία AC 220V 50/60Hz
    Διαστάσεις 2340×2100×1700mm
    Βάρος Περ. 1000KG
    Χωρητικότητα 1300–1700 ΤΕΜ/Ω (για 2PIN 5‑θέσεων κοντά καλώδια, εξαρτάται από το προϊόν)
  • Ζητήστε προσφορά

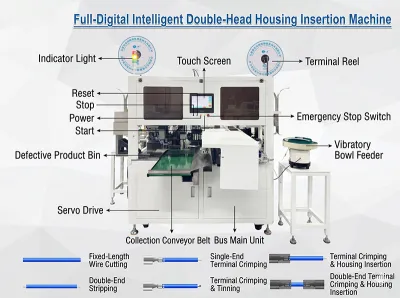

Το JW-DHHI είναι πλήρως αυτόματη μηχανή πρεσαρίσματος ακροδεκτών διπλής κεφαλής που συστρέφει, επικασσιτερώνει και τοποθετεί περιβλήματα, ώστε ένας αγωγός να φεύγει τελειωμένος και στα δύο άκρα αντί να πάει σε δεύτερο σταθμό. Λειτουργεί καλώδιο AWG18–32 με μήκη κοπής 50 έως 800 mm και βάθη απογύμνωσης 0.1 έως 10 mm. Εργοστάσια δεσμών που κατασκευάζουν συναρμολογήσεις συνδέσμων σε όγκο το χρησιμοποιούν για να κρατούν τοποθέτηση περιβλήματος και ποιότητα πρεσαρίσματος σε έναν ελεγκτή.

Βασικά χαρακτηριστικά

  • Τοποθέτηση περιβλήματος και στα δύο άκρα — Η τοποθέτηση δύο άκρων και ενός άκρου είναι και οι δύο προγραμματισμένες, συμπεριλαμβανομένων εργασιών μακρύ-κοντό καλώδιο όπου το μακρινό άκρο πιέζεται μετά την τοποθέτηση περιβλήματος.
  • Συστροφή και επικασσιτέρωση στο άκρο A — Συστροφή ενός άκρου και επικασσιτέρωση με βύθιση εκτελούνται στον κύκλο, με απογύμνωση 0.1–8 mm σε εκείνη την πλευρά και 0.1–10 mm στην απλή πλευρά.
  • Παρακολούθηση δύναμης δύο καναλιών — Η δύναμη πρεσαρίσματος παρακολουθείται και στις δύο κεφαλές ενώ κάμερα CCD ελέγχει παρουσία και θέση ακροδέκτη σε πραγματικό χρόνο.
  • Απόρριψη ελαττωματικών — Τα ελαττωματικά εξαρτήματα διαχωρίζονται αυτόματα και η θέση βλάβης εμφανίζεται, ώστε ο χειριστής να διορθώνει την αιτία αντί να διαλέγει κάδους με το χέρι.
  • Υβριδικός σερβοοδηγός — Αθόρυβοι σερβοάξονες μετακινούν τους σταθμούς γρήγορα με την ακρίβεια θέσης που απαιτεί η τοποθέτηση μικρού βήματος.
  • Αυτοεπαναφερόμενη συστροφή — Η μονάδα συστροφής επιστρέφει στο μηδέν για κάθε διάμετρο καλωδίου χωρίς χειροκίνητη ρύθμιση.
  • Απαλή τροφοδοσία — Δονούμενη τροφοδοσία με ρυθμιζόμενη κλίση συχνότητας μετακινεί ακροδέκτες χωρίς να γρατσουνίσει την επίστρωση ή να μπλοκάρει τη διαδρομή.

Τεχνικές προδιαγραφές

ΜοντέλοΜηχανή τοποθέτησης περιβλήματος διπλής κεφαλής JW-DHHI
Εφαρμοζόμενο καλώδιοAWG18–32
Μήκος κοπής50–800 mm
Μήκος απογύμνωσης0.1–10 mm
Απογύμνωση άκρου A0.1–8 mm, με συστροφή και επικασσιτέρωση
Απογύμνωση άκρου B0.1–10 mm, χωρίς συστροφή και επικασσιτέρωση
Διάμετρος σωλήνα1.5–5 mm
Θέση πρεσαρίσματοςΨηφιακή ρύθμιση
Έξοδος1300–1700 τεμ./ώρα σε κοντά καλώδια 2PIN 5 θέσεων
ΤροφοδοσίαAC 220 V, 50/60 Hz
Διαστάσεις2340 × 2100 × 1700 mm
ΒάροςΠερίπου 1000 kg

Εφαρμογές

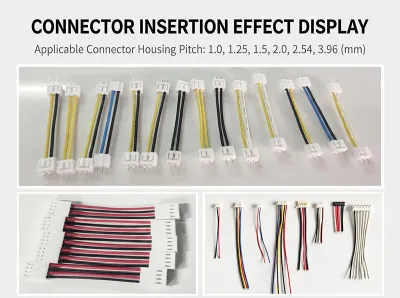

  • Ηλεκτρονικές δέσμες που τερματίζονται σε πλαστικά περιβλήματα
  • Υποσυναρμολογήσεις αυτοκινήτου με μικτά άκρα ακροδεκτών και περιβλημάτων
  • Δέσμες οικιακών συσκευών σε μεγάλες σειρές παραγωγής
  • Συναρμολογήσεις συνδέσμων όπου πρεσάρισμα και τοποθέτηση μοιράζονται έναν κύκλο
  • Καλωδίωση βιομηχανικού ελέγχου με επικασσιτερωμένα συνεστραμμένα ζεύγη

Γιατί να επιλέξετε αυτό το μοντέλο

Ένας ελεγκτής καλύπτει πρεσάρισμα, συστροφή, επικασσιτέρωση και τοποθέτηση, αφαιρώντας το απόθεμα buffer και τη διπλή διακίνηση που απαιτούν ξεχωριστοί σταθμοί. Τα προγράμματα αποθηκεύονται ανά προϊόν, ώστε η αλλαγή να είναι ανάκληση αρχείου και αλλαγή καλουπιού αντί μηχανικής επαναφοράς. Η κατασκευή είναι αυτόματη μηχανή επεξεργασίας δεσμών καλωδίων με την πλήρη έννοια, με μηχανή πρεσαρίσματος, επικασσιτέρωσης και τοποθέτησης ακροδεκτών και μηχανή πρεσαρίσματος με οπτικό έλεγχο CCD να μοιράζονται ένα πλαίσιο και μία θύρα απόρριψης. Εξαρτήματα για μη τυπικά περιβλήματα κοστολογούνται ως προσαρμογή με βάση το σχέδιο του πελάτη και η υποστήριξη θέσης σε λειτουργία παρέχεται απευθείας από το εργοστάσιο.
