Επιτραπέζιο Αυτόματο Μηχάνημα Κλείδωσης Βιδών WPM-SL5331

📅 2026-01-26 👁️ 472
  • Αρ. Μοντέλου: WPM-SL5331

  • Προδιαγραφές

    Μοντέλο: WPM-SL5331
    Τύπος: Επιτραπέζιο αυτόματο μηχάνημα κλείδωσης βιδών
    Εφαρμογή: Αυτοματοποιημένη συναρμολόγηση και στερέωση βιδών
    Χαρακτηριστικά: Αποδοτικό, ανθεκτικό, ακριβές
  • Ζητήστε προσφορά

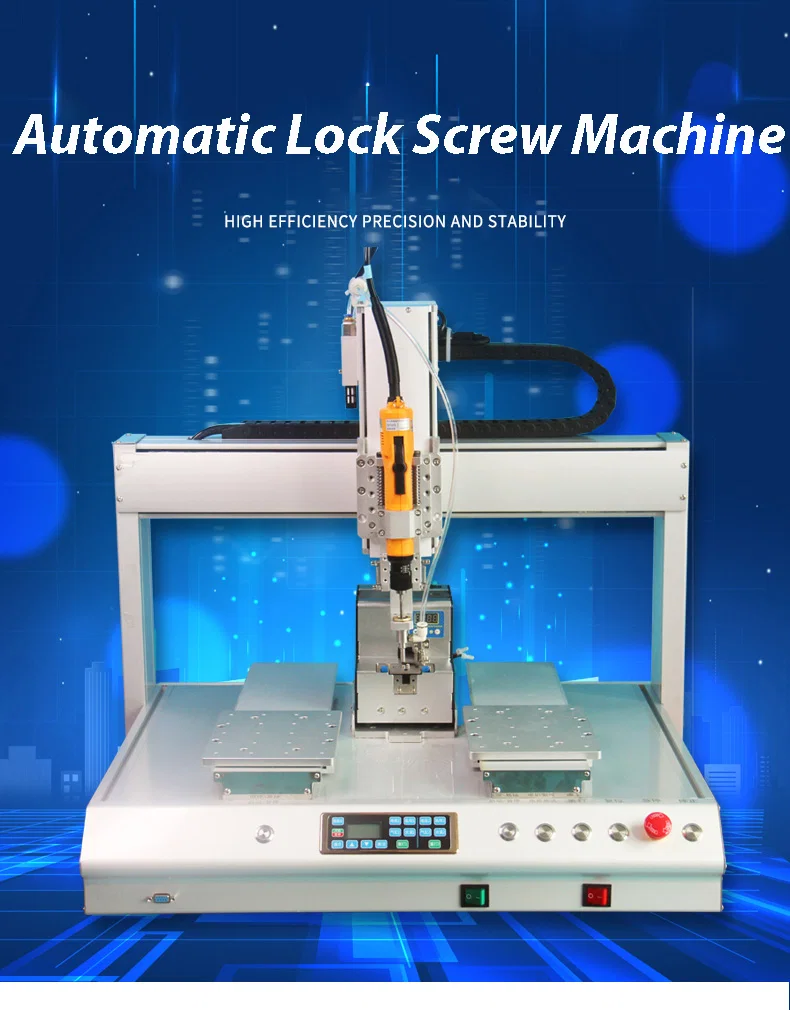

Το WPM-SL5331 είναι επιτραπέζιο μηχάνημα βιδώματος στο οποίο μια γέφυρα X-Y-Z μεταφέρει μία αυτόματη κεφαλή κατσαβιδιού πάνω από δύο υποδοχές εργασίας. Οι βίδες φορτώνονται χαλαρά στη χοάνη στο κέντρο της βάσης και παρουσιάζονται μία-μία κάτω από τη μύτη, ώστε η κεφαλή να τις βιδώνει σε προγραμματισμένες θέσεις αντί ο χειριστής να τοποθετεί κάθε βίδα.

Το χειροκίνητο βίδωμα σε πίνακα δεσμών δεσμεύει το ένα χέρι για τη βίδα και το άλλο για το κατσαβίδι, και το βάθος έδρασης μεταβάλλεται με τον καρπό του χειριστή. Στο WPM-SL5331 η κεφαλή κινείται σε γέφυρα με ιμάντα κάτω από αλυσίδα οδήγησης που κρατά το καλώδιο του κατσαβιδιού και τη γραμμή αέρα έξω από τη ζώνη εργασίας, και οι δύο πλάκες υποδοχής επιτρέπουν εκφόρτωση του ενός πίνακα ενώ η κεφαλή εργάζεται στον άλλο. Παραλαβή και βίδωμα αποτελούν έναν κύκλο, ώστε βάθος και θέση έδρασης να επαναλαμβάνονται από πίνακα σε πίνακα.

Το WPM-4220-2Z είναι η μικρότερη εναλλακτική μονής θέσης σε αυτή τη σειρά, με φάκελο 200 x 420 x 135 mm, παραλαβή με κενό και επαναληψιμότητα +/-0.03 mm, και το JW-FD02 μεταφέρει τροφοδοσία βιδών με πεπιεσμένο αέρα σε χειροκίνητο κατσαβίδι για εργασία που δεν μπορεί να σφιχτεί. Το WPM-SL5331 είναι η έκδοση γέφυρας: ανοιχτό πλαίσιο, δύο υποδοχές και κεντρική χοάνη, για παρτίδες πλακών και πλάκες δεσμών που φορτώνονται και εκφορτώνονται συνεχώς.

Βασικά χαρακτηριστικά

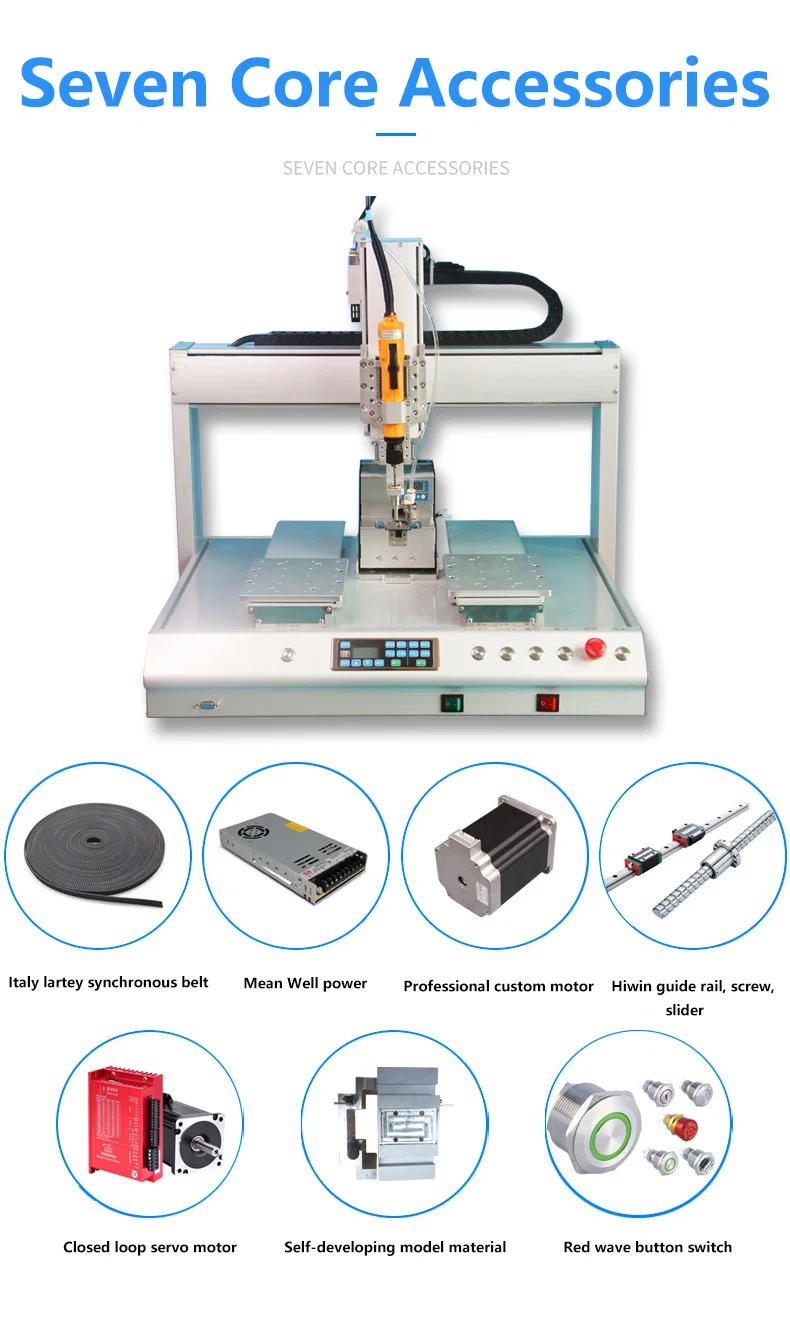

1. Γέφυρα 3 αξόνων (X, Y, Z) μεταφέρει 1 κεφαλή κατσαβιδιού πάνω από την περιοχή υποδοχής, με διαδρομή ιμάντα και αλυσίδα οδήγησης για το καλώδιο και τη γραμμή αέρα.

2. 2 πλάκες υποδοχής στη βάση επιτρέπουν φόρτωση του ενός πίνακα ενώ η κεφαλή εργάζεται στον άλλο, ώστε ο κύκλος να μη σταματά για εκφόρτωση.

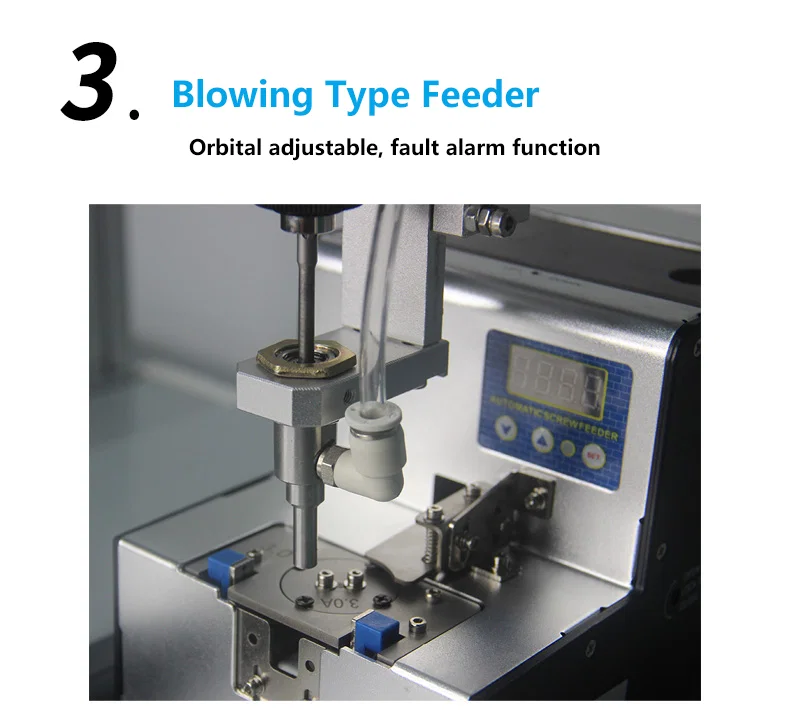

3. Ο κεντρικός παρουσιαστής βιδών σηκώνει βίδες από τη χοάνη και τις παραδίδει μία-μία στο σημείο παραλαβής κάτω από τη μύτη, βγάζοντας τη χειροκίνητη τοποθέτηση από τον κύκλο.

4. Ένας άξονας με μύτη κατσαβιδιού με ελατήριο κατεβαίνει στην προγραμματισμένη θέση Z, ώστε το βάθος έδρασης να προέρχεται από το πρόγραμμα και όχι από πίεση χεριού.

5. Το μπροστινό πάνελ φέρει τα πλήκτρα κύκλου, διακόπτη κλειδιού και κόκκινο διακόπτη ανάγκης στην πλευρά του χειριστή, χωρίς καλώδιο χειριστηρίου στον πάγκο.

6. Το ανοιχτό πλαίσιο γέφυρας ελευθερώνει την περιοχή υποδοχής από πάνω και από τρεις πλευρές, ώστε πλάκες και πλάκες δεσμών φαρδύτερες από την υποδοχή να προεξέχουν από τη βάση.

Τεχνικές προδιαγραφές

ΠαράμετροςΠροδιαγραφή
ΜοντέλοWPM-SL5331
Τύπος μηχανήματοςΕπιτραπέζιο μηχάνημα ασφάλισης και αυτόματου βιδώματος
Άξονες εργασίας3 (X, Y, Z)
Άξονες1 κεφαλή κατσαβιδιού
Θέσεις υποδοχής2
Τροφοδοσία βιδώνΧοάνη με αυτόματο παρουσιαστή, παράδοση μίας βίδας
ΈλεγχοςΜπροστινό πάνελ με πλήκτρα κύκλου, διακόπτη κλειδιού και διακόπτη ανάγκης
ΕφαρμογήΒιομηχανική κατασκευή δεσμών καλωδίων, αυτοματοποίηση γραμμής συναρμολόγησης
Επίσης γνωστό ωςΑυτόματο ρομπότ στερέωσης βιδών, μηχάνημα στερέωσης βιδών, ρομπότ κατσαβιδιού, ρομπότ συναρμολόγησης με ασφάλιση βιδών

Εφαρμογές

— Συναρμολόγηση δεσμών καλωδίων: κλέμμες, σφιγκτήρες και στηρίγματα βιδώνονται σε πλάκες δεσμών σε επαναλαμβανόμενες θέσεις.

— Κατασκευή ερμαρίων ελέγχου: βίδες ράγας DIN, κλέμμας και γείωσης βιδώνονται σε παρτίδες πάνελ.

— Συναρμολόγηση μικρών συσκευών: περιβλήματα, καλύμματα και αποστάτες πλακέτας στερεώνονται σε πάγκο δύο υποδοχών.

— Συναρμολόγηση αυτοκινητιστικών εξαρτημάτων: επαναλήψιμη έδραση βιδών σε στηρίγματα και περιβλήματα συνδέσμων σε παραγωγή παρτίδας.

— Περιβλήματα ηλεκτρονικών: καλύμματα λαμαρίνας και ψύκτρες συναρμολογούνται με ομοιόμορφο βάθος έδρασης.
