Το WPM-5010 είναι μηχάνημα απογύμνωσης τύπου ερμαρίου για τα χοντρά πολύκλωνα καλώδια που χρησιμοποιούνται σε πιστόλια φόρτισης και συγκροτήματα συνδέσμων EV. Δέχεται καλώδιο έως 40 mm εξωτερική διάμετρο, απογυμνώνει σε μήκος έως 1000 mm και αποθηκεύει 100 προγράμματα, ώστε μια οικογένεια παραλλαγών καλωδίου φόρτισης να εκτελείται σε ένα μηχάνημα χωρίς επαναρύθμιση για κάθε μέγεθος.

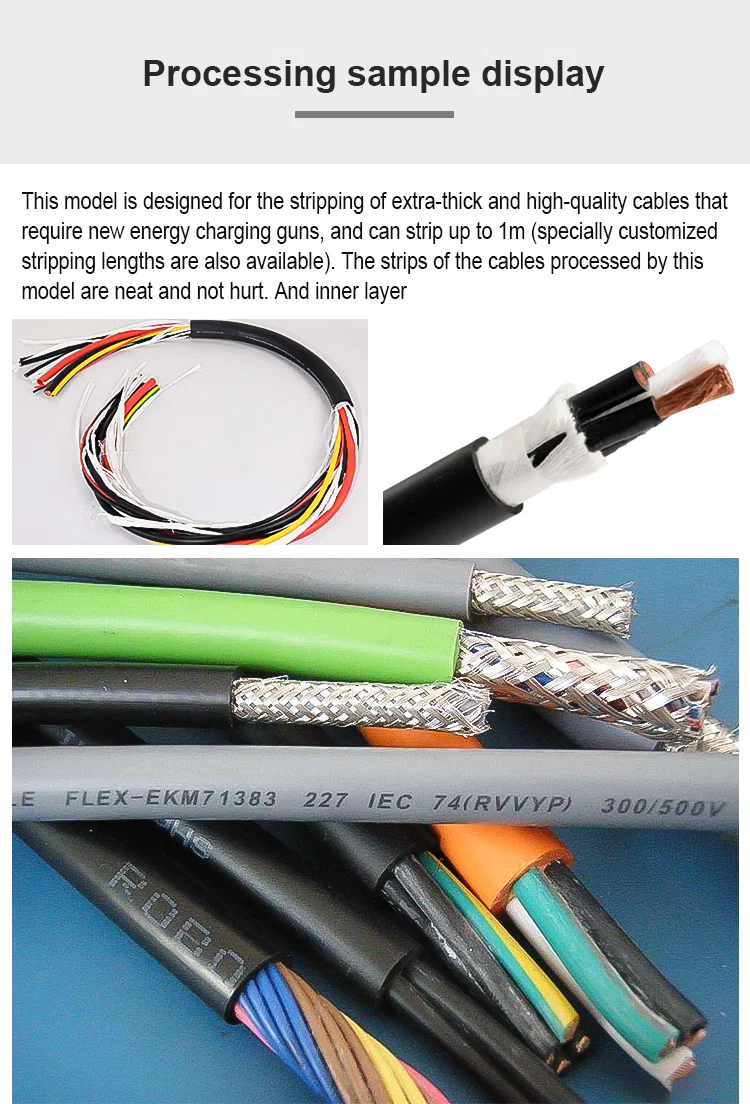

Η κεφαλή κοπής φέρει δύο εισαγόμενες λεπίδες ταχυχάλυβα που προωθούνται στην κοπή σε βήματα 0.01 mm, ώστε το περίβλημα να χαράσσεται σε καθορισμένο βάθος αντί να κόβεται διαμπερώς με σταθερή διαδρομή. Αυτός ο έλεγχος βάθους επιτρέπει το άνοιγμα του εξωτερικού μανδύα ενώ η πλεξούδα και οι ατομικά μονωμένοι πυρήνες από κάτω μένουν ακέραιοι, όπως φαίνεται στο προετοιμασμένο δείγμα. Κίνηση 2000 W τραβά το βαρύ καλώδιο μέσα από την κεφαλή, και το μήκος απογύμνωσης 1000 mm επιτυγχάνεται σε ένα πέρασμα αντί για επαναλαμβανόμενες διαδρομές μαχαιριού.
Στο εύρος απογύμνωσης αυτή είναι η μονάδα μεγάλης διαμέτρου: χωρητικότητα καλωδίου 40 mm, 2000 W και χυτό ερμάριο 250 kg τη χωρίζουν από τους απογυμνωτές πάγκου για μικρό σύρμα. Διαφέρει επίσης από τους μονολειτουργικούς απογυμνωτές της σειράς στο ότι η ίδια κεφαλή χρησιμοποιείται στον εξωτερικό μανδύα και στην πλεξούδα και τους πυρήνες που αποκαλύπτονται από κάτω, όπως δείχνει το προετοιμασμένο δείγμα στις φωτογραφίες του μηχανήματος.
Βασικά χαρακτηριστικά
1. Μέγιστη διάμετρος κατεργασίας 40 mm, διαστασιολογημένη για τον εξωτερικό μανδύα καλωδίου πιστολιού φόρτισης και όχι για σύρμα σύνδεσης.
2. Το βάθος κοπής ρυθμίζεται σε βήματα 0.01 mm, ώστε η λεπίδα να σταματά στο τοίχωμα του περιβλήματος και να μη χαράσσει την πλεξούδα ή τη μόνωση πυρήνα από κάτω.
3. Μήκος απογύμνωσης έως 1000 mm, ρυθμιζόμενο, με μη τυπικά μήκη κατά παραγγελία.
4. 100 ομάδες προγραμμάτων στον ελεγκτή, ανακτώμενες με αριθμό όταν μια παραλλαγή καλωδίου επιστρέφει στη γραμμή.
5. Δύο εισαγόμενες λεπίδες ταχυχάλυβα στην κεφαλή κοπής, που κινούνται κόντρα σε οριζόντιο σφιγκτήρα που κρατά το καλώδιο στη γραμμή κέντρου της κεφαλής.

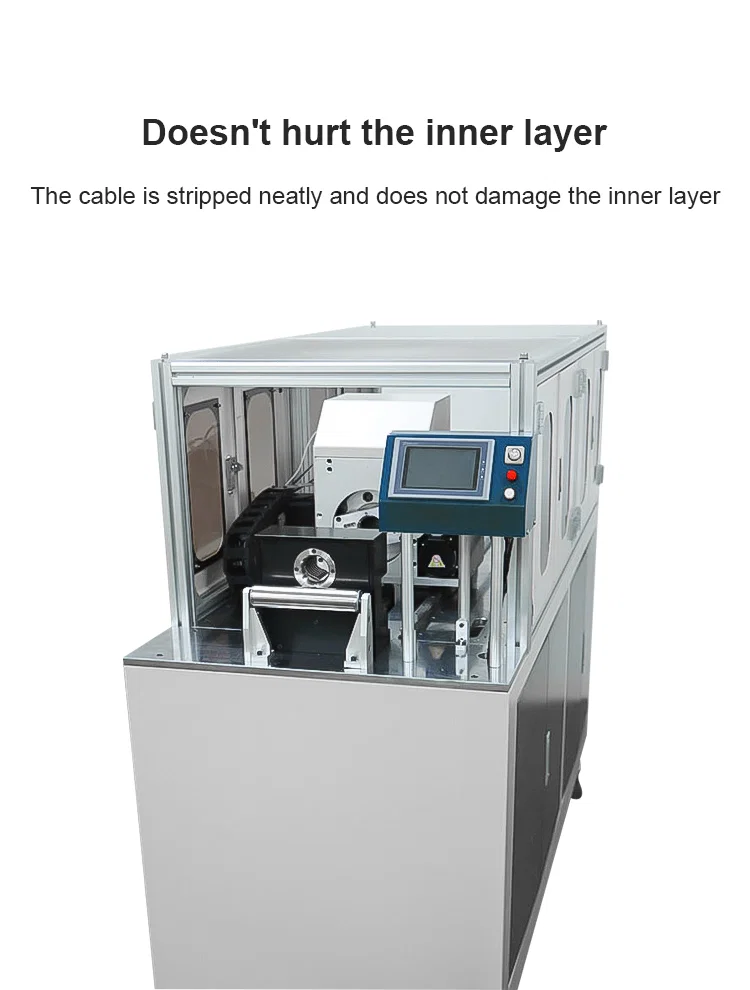

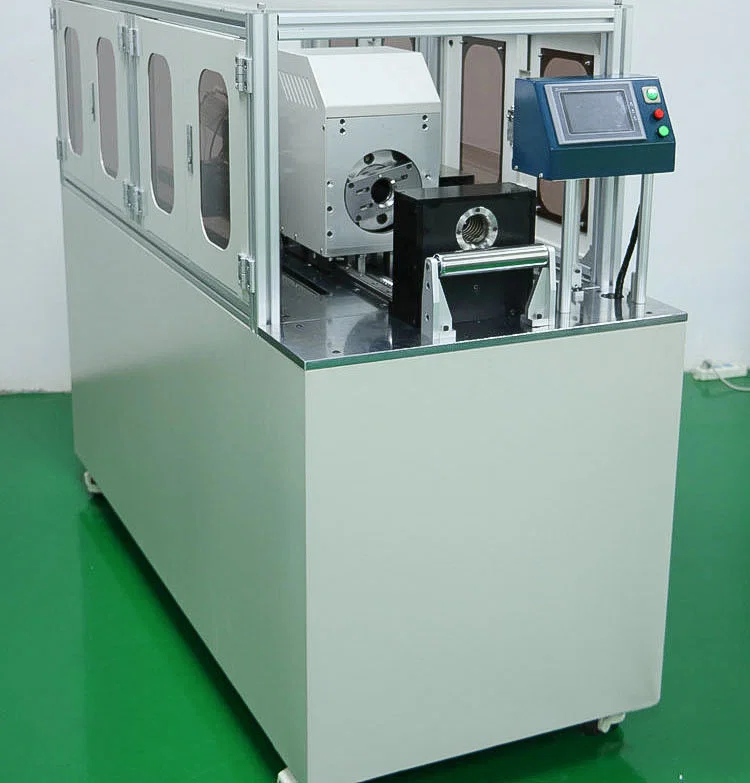

6. Κίνηση 2000 W σε AC 220 V 50/60 Hz, σε κλειστό ερμάριο 250 kg με το HMI σε βραχίονα έξω από τον προφυλακτήρα, ώστε οι παράμετροι να αλλάζουν χωρίς άνοιγμα του μηχανήματος.
Τεχνικές προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|
| Μοντέλο | WPM-5010 |
|---|
| Τύπος μηχανήματος | Αυτόματο μηχάνημα απογύμνωσης καλωδίου τύπου ερμαρίου |
|---|
| Μέγιστη διάμετρος κατεργασίας | 40 mm |
|---|
| Μήκος απογύμνωσης | 1000 mm (κατά παραγγελία) |
|---|
| Βήμα βάθους κοπής | 0.01 mm |
|---|
| Αποθήκευση προγραμμάτων | 100 ομάδες |
|---|
| Λεπίδα | 2 τεμ. εισαγόμενος ταχυχάλυβας |
|---|
| Ισχύς | 2000 W |
|---|
| Τροφοδοσία | AC 220 V, 50/60 Hz |
|---|
| Βάρος | 250 kg |
|---|
Εφαρμογές
— Συγκροτήματα καλωδίου πιστολιού και υποδοχής φόρτισης EV, όπου εξωτερικός μανδύας, πλεξούδα και πυρήνες απογυμνώνονται σταδιακά για συναρμολόγηση κελύφους συνδέσμου.
— Δέσμες καλωδίων EV υψηλής τάσης με πολύκλωνο καλώδιο 25 έως 40 mm με θωράκιση και πληρωτικό.
— Σετ καλωδίων φορτιστών AC και DC, προετοιμάζοντας το άκρο πριν το πρεσάρισμα των ακροδεκτών επαφής.
— Βιομηχανικά συγκροτήματα καλωδίου ισχύος που χρειάζονται μακρύ παράθυρο περιβλήματος 1000 mm για μάτισμα ή γείωση.
— Έκθεση θωράκισης για σφιγκτήρες γείωσης σε θωρακισμένο καλώδιο φόρτισης, όπου η πλεξούδα πρέπει να αποκαλυφθεί χωρίς να κοπεί.
