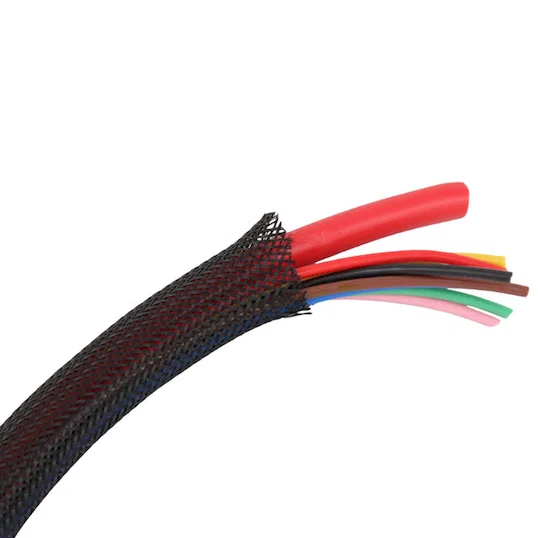

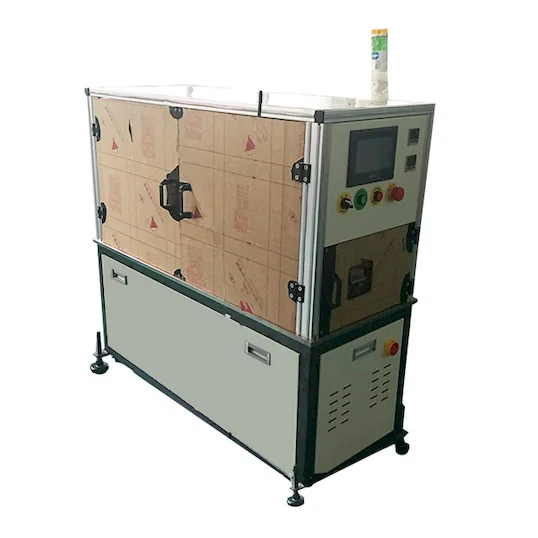

Το WPM-BZ1 περνά εύκαμπτο πλεκτό χιτώνιο πάνω από δέσμες καλωδίων και το κόβει στο μήκος. Δέχεται πλεκτό πλέγμα ινών και χιτώνιο με κόψιμο τήξης μέσω σωλήνα οδήγησης 12-25 mm και κόβει από 100 mm έως 1200 mm.
Το πέρασμα χιτωνίου με το χέρι είναι αργό και η κομμένη άκρη ξεφτίζει. Η μηχανή σπρώχνει το χιτώνιο πάνω από τη δέσμη και κόβει με θερμαινόμενη λεπίδα ώστε το πλέγμα να συντήκεται στην κοπή, κρατώντας ±3 mm στο μήκος με 1000 τεμάχια την ώρα ή περισσότερα. Κάθε τεμάχιο βγαίνει στο ίδιο μήκος με σφραγισμένο άκρο.
Είναι το μόνο μοντέλο της ομάδας που δεν εφαρμόζει ταινία. Τα άλλα τυλίγουν αυτοκόλλητη ταινία γύρω από αγωγό, ενώ το WPM-BZ1 τροφοδοτεί και κόβει προστατευτικό πλεκτό χιτώνιο πάνω σε συναρμολογημένη δέσμη, οπότε προδιαγράφεται με διάμετρο σωλήνα οδήγησης και μήκος κοπής και όχι με πλάτος ταινίας και επικάλυψη περιτυλίγματος.
Βασικά χαρακτηριστικά
1. Περνά και κόβει πλεκτό χιτώνιο πλέγματος σε έναν αυτόματο κύκλο

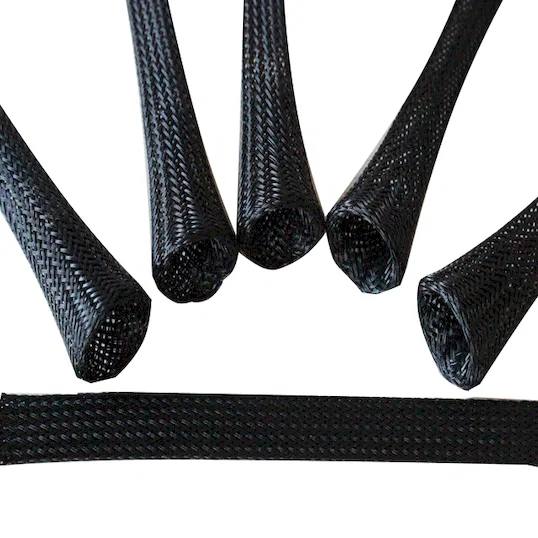

2. Λεπίδα κοπής με τήξη συντήκει τα άκρα του πλέγματος ώστε να μην ξεφτίζουν
3. Μήκος κοπής 100-1200 mm με ακρίβεια ±3 mm
4. Διάμετρος σωλήνα οδήγησης 12-25 mm για διαφορετικά μεγέθη χιτωνίου
5. Απόδοση 1000 τεμάχια την ώρα ή περισσότερα
6. Μονοφασικό AC 220 V, 400 W/ώρα· παροχή αέρα 0.4-0.6 MPa
Τεχνικές προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|
| Μοντέλο | WPM-BZ1 |
|---|
| Λειτουργία | Πέρασμα και κοπή πλεκτού χιτωνίου |
|---|
| Κατάλληλο χιτώνιο | Χιτώνιο ινών (πλεκτό πλέγμα), υλικά κοπής με τήξη |
|---|
| Κατάλληλο εύρος καλωδίου | Κατά παραγγελία (διάμετρος καλωδίου ≤ διάμετρος σωλήνα) |
|---|
| Διάμετρος σωλήνα οδήγησης | 12-25 mm |
|---|
| Μήκος κοπής | 100-1200 mm |
|---|
| Ακρίβεια κοπής | ±3 mm |
|---|
| Ταχύτητα | ≥ 1000 τεμάχια/ώρα |
|---|
| Ισχύς | Μονοφασικό AC 220 V/50 Hz |
|---|
| Κατανάλωση ενέργειας | 400 W/ώρα |
|---|
| Πηγή αέρα | 0.4-0.6 MPa |
|---|
| Θερμοκρασία λειτουργίας | -5 C έως +40 C |
|---|
| Σχετική υγρασία | 40-90% RH |
|---|
| Βάρος | Περίπου 80 kg |
|---|
Εφαρμογές
— Χώρος κινητήρα αυτοκινήτου - χιτώνιο σε τμήματα δέσμης για προστασία από τριβή πριν από τα κλιπ
— Βιομηχανικά μηχανήματα - προστατευτικό πλεκτό χιτώνιο πάνω από καλώδια ελέγχου και κινητήρα
— Εσωτερική δέσμη συσκευών - χιτώνιο σε δεσμές αγωγών που περνούν από λαμαρίνα
— Ντουλάπια σιδηροδρόμου και ενέργειας - χιτώνιο σε διαδρομές καλωδίων όπου απαιτείται αντοχή στην τριβή
— Σετ καλωδίων κατά παραγγελία - κοπή χιτωνίων σε ταιριαστά μήκη για λίστα υλικών δέσμης
