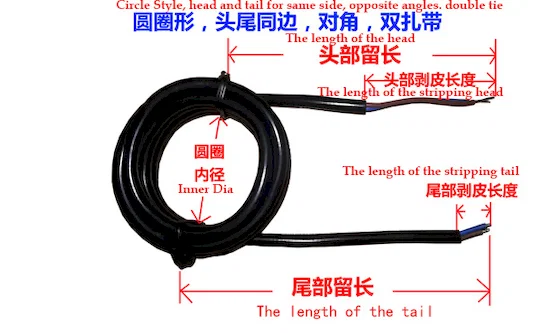

Το WPM-02SL κόβει, απογυμνώνει, τυλίγει, στρίβει και δένει σε έναν κύκλο. Κεφαλή και ουρά απογυμνώνονται και οι δύο, το καλώδιο τυλίγεται σε κυκλικό πηνίο και το πηνίο κλείνει με διπλό δεματικό σε αντίθετες γωνίες με κεφαλή και ουρά στην ίδια πλευρά.
Η απογύμνωση δύο άκρων σημαίνει συνήθως ξεχωριστό απογυμνωτή και δεύτερο βήμα χειρισμού, και τα έτοιμα άκρα εκτίθενται κατά τη μεταφορά της δέσμης. Το 02SL απογυμνώνει στον διαμορφωτή πηνίου, ώστε το έτοιμο πηνίο να φτάνει με τα δύο άκρα προετοιμασμένα και να μη χρειάζεται επανεπεξεργασία πριν την τοποθέτηση συνδέσμου.
Είναι το μέλος της ομάδας για μικρό καλώδιο με διπλό δεματικό: καλώδιο έως 5 mm εξωτερική διάμετρο, διάμετρος δεσίματος πηνίου έως 20 mm, μήκος τυλίγματος έως 10 m και 420 pcs/h σε μήκος τυλίγματος 5 m. Το SCCB προσθέτει απογύμνωση με έως 700 pcs/h αλλά δουλεύει σε διάμετρο δεσίματος 50 mm· το B1L καλύπτει καλώδιο 4-8 mm με 250-380 pcs/h χωρίς δεματικό 20 mm· τα CRO και HCRO κόβουν, τυλίγουν και δένουν χωρίς απογύμνωση.
Βασικά χαρακτηριστικά
1. Πέντε λειτουργίες σε έναν κύκλο: κοπή, απογύμνωση κεφαλής, απογύμνωση ουράς, τύλιγμα και διπλό δέσιμο.
2. Διάμετρος δεσίματος πηνίου έως 20 mm, παράγοντας συμπαγές πηνίο σε καλώδιο AC/DC/USB έως 5 mm εξωτερική διάμετρο.
3. Μήκος τυλίγματος έως 10 m σε απόσταση τυλίγματος 70-150 mm· 420 pcs/h σε μήκος τυλίγματος 5 m.
4. Κεφαλή 40-100 mm και ουρά 40-200 mm, και οι δύο απογυμνωμένες, με κεφαλή και ουρά στην ίδια πλευρά σε αντίθετες γωνίες.
5. Ρυθμιζόμενη ταχύτητα τυλίγματος για την ακαμψία του καλωδίου, σε παροχή πεπιεσμένου αέρα 0.55-0.7 MPa.
6. Κλειστό ερμάριο με παράθυρα θέασης· κίνηση 1.5 kW, 750 x 1550 x 1850 mm, 600 kg.
Τεχνικές προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|
| Μοντέλο | WPM-02SL |
|---|
| Λειτουργία | Κοπή, απογύμνωση κεφαλής και ουράς, τύλιγμα, στρίψιμο, δέσιμο |
|---|
| Εξωτερική διάμετρος σύρματος | Έως 5 mm |
|---|
| Μήκος τυλίγματος | Έως 10 m |
|---|
| Απόσταση τμήματος τυλίγματος | 70-150 mm |
|---|
| Εξωτερική διάμετρος δεσίματος | Έως 20 mm |
|---|
| Μήκος κεφαλής | 40-100 mm |
|---|
| Μήκος ουράς | 40-200 mm |
|---|
| Ταχύτητα τυλίγματος | Ρυθμιζόμενη |
|---|
| Παραγωγικότητα | 420 pcs/h (μήκος τυλίγματος 5 m) |
|---|
| Πεπιεσμένος αέρας | 0.55-0.7 MPa |
|---|
| Τροφοδοσία | 110 / 220 V, 50-60 Hz |
|---|
| Ισχύς | 1.5 kW |
|---|
| Διαστάσεις | 750 x 1550 x 1850 mm |
|---|
| Βάρος | 600 kg |
|---|
Εφαρμογές
— Καλώδιο AC/DC/USB έως 5 mm: και τα δύο άκρα απογυμνωμένα, τυλιγμένο και με διπλό δεματικό.
— Αγωγοί φορτιστών και προσαρμογέων: συμπαγή πηνία 20 mm για συσκευασία.
— Καλώδιο καταναλωτικών ηλεκτρονικών: μήκη τυλίγματος έως 10 m, δεμένα για λιανική.
— Εργαστήρια δέσμης: πηνία με απογυμνωμένα δύο άκρα έτοιμα για τοποθέτηση συνδέσμου.
— Συγκροτήματα καλωδίων δεδομένων: κεφαλή και ουρά στην ίδια πλευρά για συμμετρική συσκευασία.
