Το WPM-100 είναι επιτραπέζιος κόπτης υπό αριθμητικό έλεγχο μικροϋπολογιστή για χιτώνια, σωλήνες, ταινία και επίπεδο ιμάντα. Το μήκος πληκτρολογείται στο πάνελ μεμβράνης και το μηχάνημα τροφοδοτεί, μετρά και κόβει σε έναν αυτόματο κύκλο. Η λίστα υλικών καλύπτει χιτώνια καουτσούκ και πλαστικού, θερμοσυστελλόμενο σωλήνα, σωλήνα PVC, καλώδιο, μονωτικό χαρτί, διπλής όψης ταινία, κολλητική ταινία, βαμβακερό ιμάντα και φερμουάρ, ώστε μία μονάδα να εξυπηρετεί τα βήματα κοπής που αλλιώς χρειάζονται ψαλίδι, συσκευή ταινίας και κόπτη χιτωνίων.
Χιτώνιο κομμένο με χειροκίνητο ψαλίδι βγαίνει λοξό ή με λοξή άκρη, και ένα χιλιοστό σφάλματος σε κοντό χιτώνιο φαίνεται μόλις περαστεί σε ακροδέκτη. Στο WPM-100 ζεύγος αυλακωτών κυλίνδρων τροφοδοσίας με ελατηριωτά ζύγια τραβά το υλικό προγραμματισμένη απόσταση από τον ρόλο και η προφυλαγμένη λεπίδα κλείνει πάνω του, ώστε κάθε τεμάχιο της παρτίδας να κόβεται στο ίδιο μήκος με ευθύ άκρο. Το ίδιο σύνολο κυλίνδρων πιάνει επίπεδη ταινία και ιμάντα καθώς και στρογγυλό σωλήνα, και εκεί ένα μηχάνημα κερδίζει τον χώρο του σε εργαστήριο δεσμών.
Στη σειρά, το WPM-245 είναι αφιερωμένο σε κυματοειδή σωλήνα 4-25 mm, και τα WPM-0.5-10MM2 και WPM-5-150MM2 είναι πνευματικά εργαλεία καλωδίου που κόβουν και απογυμνώνουν με κασέτα λεπίδας. Το WPM-100 δεν απογυμνώνει: μετρά και κόβει ρυθμισμένο μήκος, και η λίστα υλικών του είναι ευρύτερη από καλώδιο, δεχόμενη χιτώνιο, ταινία, χαρτί και ιμάντα στην ίδια τροφοδοσία.
Βασικά χαρακτηριστικά
1. Αριθμητικός έλεγχος μικροϋπολογιστή με εισαγωγή μήκους από πληκτρολόγιο· η τροφοδοσία σταματά στο προγραμματισμένο μήκος χωρίς κλίμακα ή μηχανικό στοπ προς επαναρρύθμιση.
2. Ακολουθία αυτόματης τροφοδοσίας, μέτρησης και κοπής, ώστε ένας χειριστής να τρέχει πολλά μηχανήματα και να αλλάζει μόνο τον ρόλο.

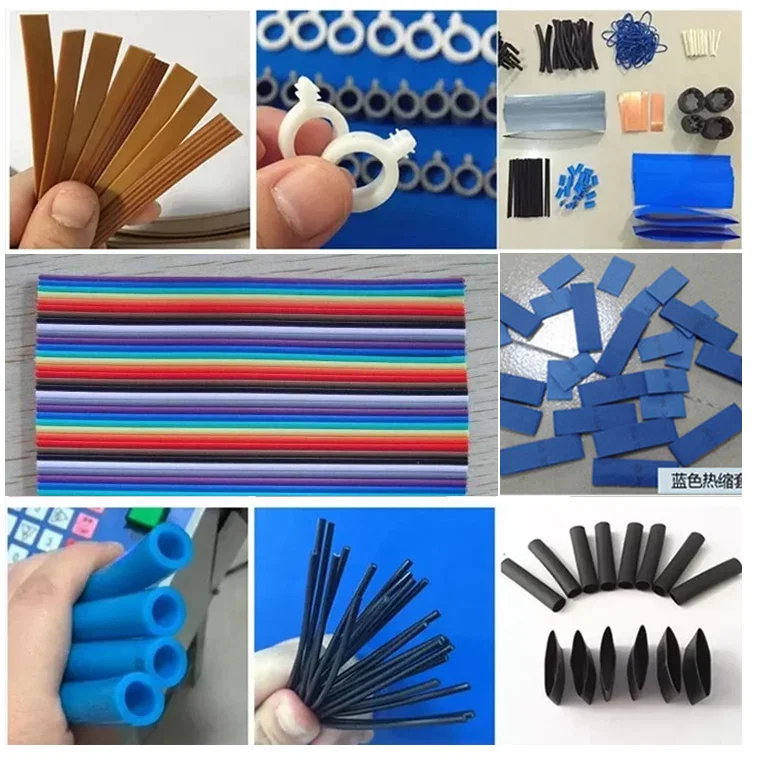

3. Δέκα τύποι υλικού στην ίδια τροφοδοσία: χιτώνιο καουτσούκ, πλαστικό χιτώνιο, θερμοσυστελλόμενος σωλήνας, σωλήνας PVC, καλώδιο, μονωτικό χαρτί, διπλής όψης ταινία, κολλητική ταινία, βαμβακερός ιμάντας και φερμουάρ.
4. Αυλακωτοί κύλινδροι τροφοδοσίας σε ελατηριωτά ζύγια, ορατοί στην είσοδο, πιάνουν στρογγυλό σωλήνα και επίπεδη ταινία με το ίδιο ζεύγος.
5. Ο ρυθμός απορριμμάτων δίνεται ως χαμηλός· η μετρημένη τροφοδοσία περιορίζει το απόκομμα στο τελείωμα της αρχής ρόλου αντί σε δοκιμαστικό τεμάχιο ανά ρύθμιση.
6. Προφυλαγμένη λεπίδα κάτω από διαφανές κάλυμμα, με διακόπτη ανάγκης δίπλα στην οθόνη και δίσκο παραλαβής που μεταφέρει τα κομμένα τεμάχια μακριά από τη λεπίδα.
Τεχνικές προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|
| Μοντέλο | WPM-100 |
|---|
| Τύπος μηχανήματος | Αυτόματο μηχάνημα κοπής χιτωνίου, σωλήνα και ιμάντα |
|---|
| Σύστημα ελέγχου | Αριθμητικός έλεγχος μικροϋπολογιστή |
|---|
| Υλικά κοπής | Χιτώνια καουτσούκ, πλαστικά χιτώνια, θερμοσυστελλόμενοι σωλήνες, σωλήνες PVC, καλώδια, μονωτικό χαρτί, διπλής όψης ταινία, κολλητική ταινία, βαμβακεροί ιμάντες, φερμουάρ |
|---|
| Λειτουργία | Αυτόματη τροφοδοσία και κοπή με ακριβή ρύθμιση μήκους |
|---|
| Ρυθμός απορριμμάτων | Χαμηλός |
|---|
| Εφαρμογή | Βιομηχανική κατασκευή δεσμών καλωδίων· διαστασιολόγηση σωλήνα, ιμάντα και καλωδίου |
|---|
Εφαρμογές
— Κατασκευή πίνακα ελέγχου: θερμοσυστελλόμενος σωλήνας κομμένος στο μήκος για μόνωση ακροδέκτη και σύνδεσης σε καλώδιο πίνακα.
— Εργαστήρια δεσμών: σωλήνας PVC και πλεκτό χιτώνιο κομμένα σε μήκη διακλάδωσης πριν τη συναρμολόγηση στον πίνακα.
— Εργασία πηνίων και μετασχηματιστών: μονωτικό χαρτί κομμένο σε μεγέθη μόνωσης αυλάκωσης και φάσης.
— Μετατροπή κολλητικών: διπλής όψης και κολλητική ταινία κομμένες σε σταθερά πέλματα για τύλιγμα πηνίου και υπόστρωμα ετικέτας.
— Κοπή υφασμάτων και ιμάντων: βαμβακερός ιμάντας και ταινία φερμουάρ κομμένα στο μήκος για δεματικά, τσάντες και ραπτική.
