Το JW-AP21 είναι το μηχανικό καλούπι ίσιου πρεσαρίσματος 4E-30 για ακροδέκτες πρεσαρίσματος καλωδίου, συμβατό με μηχανές πρεσαρίσματος ακροδεκτών JST. Το καλούπι είναι OTP σχήματος U και πρεσάρει σε οριζόντιο και κατακόρυφο προσανατολισμό.

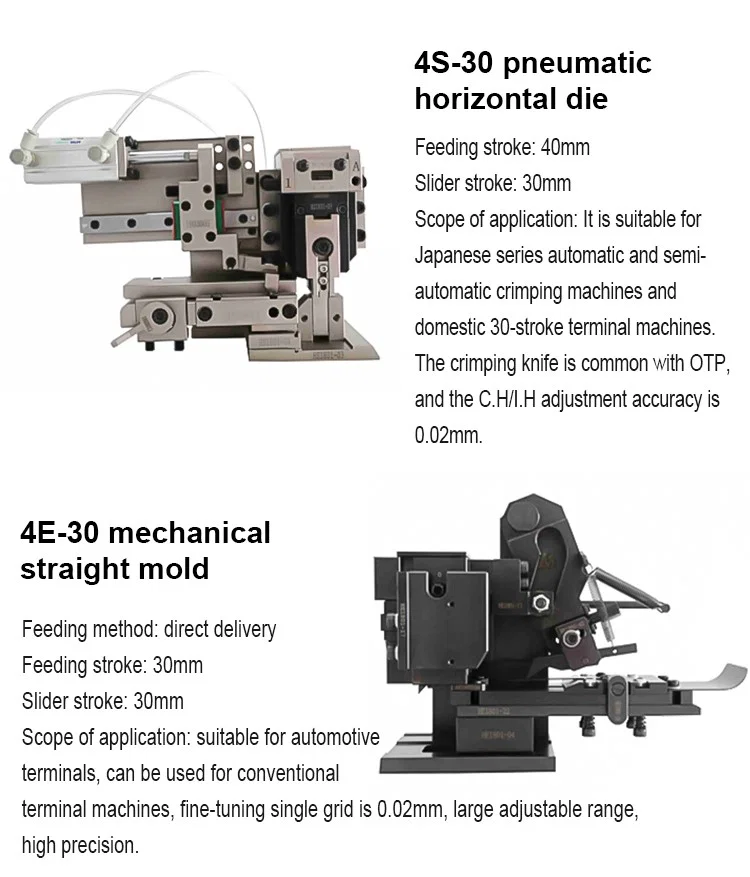

Το 4E-30 είναι μηχανικό καλούπι: ο γωνιακός βραχίονας στο επάνω μέρος του πλαισίου δέχεται τη διαδρομή της πρέσας και τη μεταφέρει στον κοχλία, και η λωρίδα τροφοδοτείται κατακόρυφα από το άκρο και όχι από το πλάι. Η ακραία τροφοδοσία αφήνει την πλευρά του καλουπιού ελεύθερη, ώστε το σημείο πρεσαρίσματος να μένει προσβάσιμο και σύντομο μήκος λωρίδας να φορτώνεται χωρίς μακριά είσοδο κατά μήκος πλευρικής διαδρομής. Ο καμπύλος οδηγός λωρίδας ανεβάζει τον ιστό φορέα έως το αμόνι.
Είναι άμεση αντικατάσταση καλουπιών 4E-30 σε μηχανικές μηχανές πρεσαρίσματος ακροδεκτών JST, και επιλέγεται όπου τα εργαλεία της γραμμής είναι μηχανικά και όχι πνευματικά. Γραμμές ήδη ρυθμισμένες για κατακόρυφη ακραία τροφοδοσία κρατούν τους οδηγούς λωρίδας και αλλάζουν μόνο το καλούπι.
Βασικά χαρακτηριστικά
1. Μηχανικό ίσιο καλούπι 4E-30 με άνω βραχίονα σύνδεσης που μεταφέρει τη διαδρομή της πρέσας στον κοχλία
2. Κατακόρυφη ακραία τροφοδοσία, με τη λωρίδα να εισέρχεται από το άκρο και την πλευρά του καλουπιού ανοιχτή
3. Προφίλ καλουπιού OTP σχήματος U για ακροδέκτες πρεσαρίσματος καλωδίου
4. Θέσεις οριζόντιου και κατακόρυφου πρεσαρίσματος στο ίδιο καλούπι
5. Συμβατό με μηχανές πρεσαρίσματος ακροδεκτών JST
6. Αντικατάσταση μόνο καλουπιού που κρατά το υπάρχον μηχανικό πλαίσιο εφαρμοστή και τη σύνδεση
Τεχνικές προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|
| Μοντέλο | JW-AP21 |
|---|
| Μοντέλο καλουπιού | 4E-30 |
|---|
| Τύπος καλουπιού | Μηχανικό καλούπι ίσιου πρεσαρίσματος |
|---|
| Τύπος τροφοδοσίας | Κατακόρυφη ακραία τροφοδοσία |
|---|
| Προφίλ καλουπιού | OTP σχήματος U |
|---|
| Προσανατολισμός πρεσαρίσματος | Οριζόντιος και κατακόρυφος |
|---|
| Συμβατότητα μηχανής | Μηχανές πρεσαρίσματος ακροδεκτών JST |
|---|
| Εφαρμογή | Πρεσάρισμα ακροδεκτών καλωδίου |
|---|
Εφαρμογές
— Μηχανικές μηχανές πρεσαρίσματος ακροδεκτών JST με κατακόρυφη ακραία τροφοδοσία, πρεσάρισμα μονωμένων και γυμνών ακροδεκτών καλωδίου
— Γραμμές δεσμών με σύντομα μήκη λωρίδας, όπου απαιτείται πλευρική πρόσβαση στο σημείο πρεσαρίσματος
— Αντικατάσταση φθαρμένου καλουπιού 4E-30 σε μηχανικό εφαρμοστή ήδη σε παραγωγή
— Σειρές συναρμολόγησης καλωδίων με ακροδέκτες αλυσίδας OTP σχήματος U σε μηχανική πρέσα
— Σταθμοί που μετατρέπονται από καλούπι πλευρικής τροφοδοσίας σε ακραία τροφοδοσία χωρίς αλλαγή πλαισίου μηχανής
